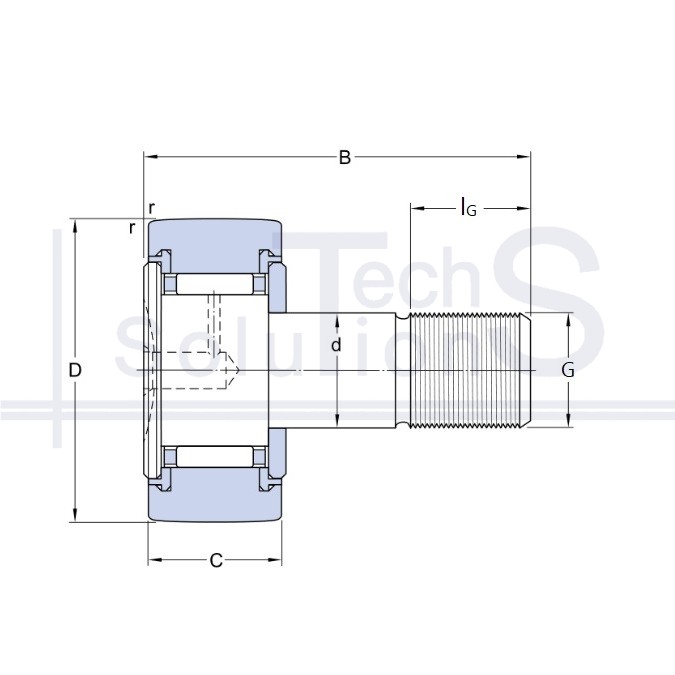

Rolka nośna KR 16 PP X A SKF 6 × 16 × 28 mm
Charakterystyka
KR 16 PP X A SKF
- Oznaczenie
- KR 16 PP X A
- Producent
- SKF
- Średnica wewnętrzna d
- 6 mm
- Średnica zewnętrzna D
- 16 mm
- Szerokość B
- 28 mm
- Nośność dynamiczna C
- 3,14 kN
- Nośność statyczna C0
- 3,2 kN
- Prędkość graniczna
- 6 000 obr/min
- Waga
- 0,018 kg
- Promień fazy r
- 0,15 mm
- Długość gwintu lg
- 8 mm
- Gwint G
- M6
- Obecność czopu
- Z czopem
- Szerokość pierścienia zewnętrznego C
- 11 mm
Krótko o produkcie
KR 16 PP X A: rolka nośna marki SKF. Średnica wewnętrzna d 6 mm, średnica zewnętrzna D 16 mm, szerokość B 28 mm. Nośność dynamiczna C 3,14 kN, nośność statyczna C0 3,2 kN, prędkość graniczna 6000 obr/min, masa 0,018 kg.
Grubościenny pierścień zewnętrzny toczy się bezpośrednio po prowadnicy lub krzywce, obudowa nie jest potrzebna. Przenosi obciążenie promieniowe, często ze znaczną składową udarową.
Gdzie się stosuje
Mechanizmy krzywkowe i kopiały, prowadnice liniowe, przenośniki rolkowe i transportery, automaty pakujące i tłoczące, wysięgniki teleskopowe. Montuje się ją na czopie (sworzniu) albo na osi w widełkach, zależnie od wykonania.
Kiedy nie stosować
Nie zastępuje zwykłego łożyska poprzecznego osadzonego między wałem a korpusem: jej nośność wyznaczono dla toczenia się pierścienia po bieżni, a nie dla równomiernego podparcia na całym obwodzie. Odwrotna zamiana też jest błędem: cienki pierścień zewnętrzny zwykłego łożyska puszczony po szynie ulega wgnieceniu.
