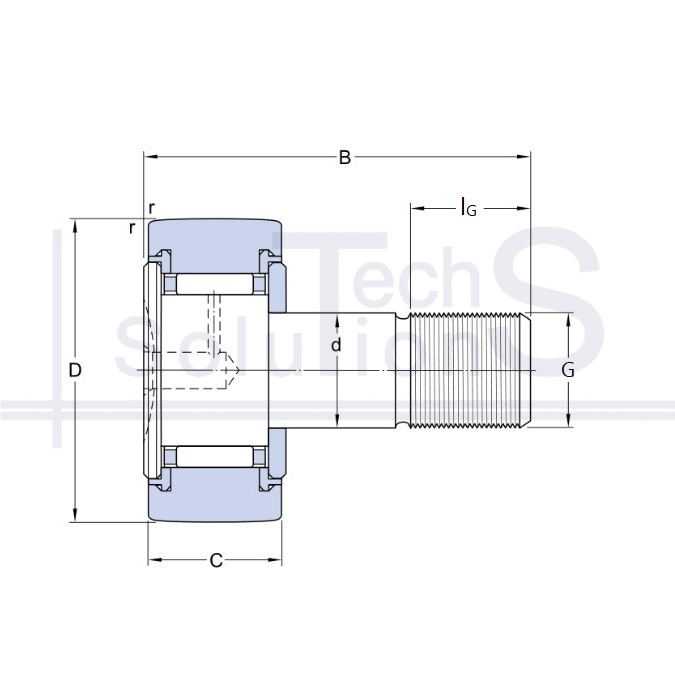

Rolka nośna KR 35 PPA SKF 16 × 35 × 52 mm
Charakterystyka
KR 35 PPA SKF
- Oznaczenie
- KR 35 PPA
- Producent
- SKF
- Średnica wewnętrzna d
- 16 mm
- Średnica zewnętrzna D
- 35 mm
- Szerokość B
- 52 mm
- Nośność dynamiczna C
- 9,52 kN
- Nośność statyczna C0
- 13,7 kN
- Prędkość graniczna
- 4 000 obr/min
- Waga
- 0,16 kg
- Promień fazy r
- 0,6 mm
- Długość gwintu lg
- 17 mm
- Gwint G
- M16x1,5
- Obecność czopu
- Z czopem
- Szerokość pierścienia zewnętrznego C
- 18 mm
Krótko o produkcie
KR 35 PPA: rolka nośna marki SKF. Średnica wewnętrzna d 16 mm, średnica zewnętrzna D 35 mm, szerokość B 52 mm. Nośność dynamiczna C 9,52 kN, nośność statyczna C0 13,7 kN, prędkość graniczna 4000 obr/min, masa 0,16 kg.
Grubościenny pierścień zewnętrzny toczy się bezpośrednio po prowadnicy lub krzywce, obudowa nie jest potrzebna. Przenosi obciążenie promieniowe, często ze znaczną składową udarową.
Gdzie się stosuje
Mechanizmy krzywkowe i kopiały, prowadnice liniowe, przenośniki rolkowe i transportery, automaty pakujące i tłoczące, wysięgniki teleskopowe. Montuje się ją na czopie (sworzniu) albo na osi w widełkach, zależnie od wykonania.
Kiedy nie stosować
Nie zastępuje zwykłego łożyska poprzecznego osadzonego między wałem a korpusem: jej nośność wyznaczono dla toczenia się pierścienia po bieżni, a nie dla równomiernego podparcia na całym obwodzie. Odwrotna zamiana też jest błędem: cienki pierścień zewnętrzny zwykłego łożyska puszczony po szynie ulega wgnieceniu.
