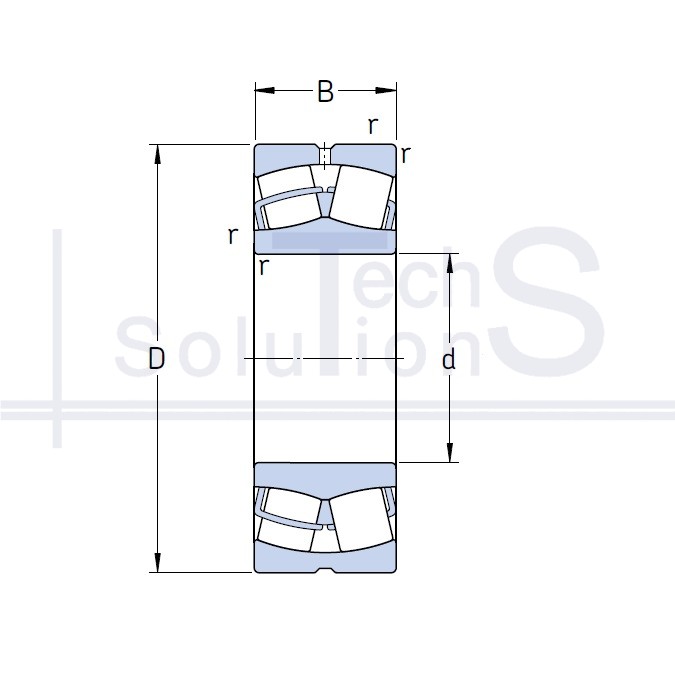

Łożysko baryłkowe poprzeczne 22314 E/C3 SKF 70 × 150 × 51 mm
Charakterystyka
22314 E/C3 SKF
- Oznaczenie
- 22314 E/C3
- Producent
- SKF
- Średnica wewnętrzna d
- 70 mm
- Średnica zewnętrzna D
- 150 mm
- Szerokość B
- 51 mm
- Nośność dynamiczna C
- 400 kN
- Nośność statyczna C0
- 430 kN
- Prędkość graniczna
- 4 500 obr/min
- Prędkość nominalna
- 3 400 obr/min
- Waga
- 4,55 kg
- Promień fazy r
- 2,1 mm
- Luz promieniowy
- C3
- Elementy toczne
- Baryłkowe wałeczkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Otwór montażowy
- Wałeczkowe
Krótko o produkcie
22314 E/C3: łożysko baryłkowe marki SKF. Średnica wewnętrzna d 70 mm, średnica zewnętrzna D 150 mm, szerokość B 51 mm. Nośność dynamiczna C 400 kN, nośność statyczna C0 430 kN, prędkość graniczna 4500 obr/min, masa 4,55 kg.
Dwa rzędy wałeczków baryłkowych na kulistej bieżni pierścienia zewnętrznego: wysoka nośność połączona z kompensacją niewspółosiowości. Do dużych i udarowych obciążeń przy niskich i średnich prędkościach obrotowych.
Gdzie się stosuje
Przesiewacze wibracyjne i sita, bębny przenośników taśmowych, kruszarki, młyny, wentylatory dużej mocy, długie wały transmisyjne, które się uginają. Kulista bieżnia zewnętrzna kompensuje niewspółosiowość podpór w spawanej ramie, której nie da się usunąć obróbką.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego poprzecznego w węźle szybkoobrotowym: w tym samym rozmiarze prędkość graniczna łożyska baryłkowego bywa kilka razy niższa, więc węzeł się przegrzeje i wypchnie smar przez uszczelnienia. Odwrotna zamiana kosztuje jeszcze więcej: jeśli podpory są niewspółosiowe, każde sztywne łożysko będzie pracować na krawędzi bieżni i zacznie się łuszczyć po kilkuset godzinach.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
