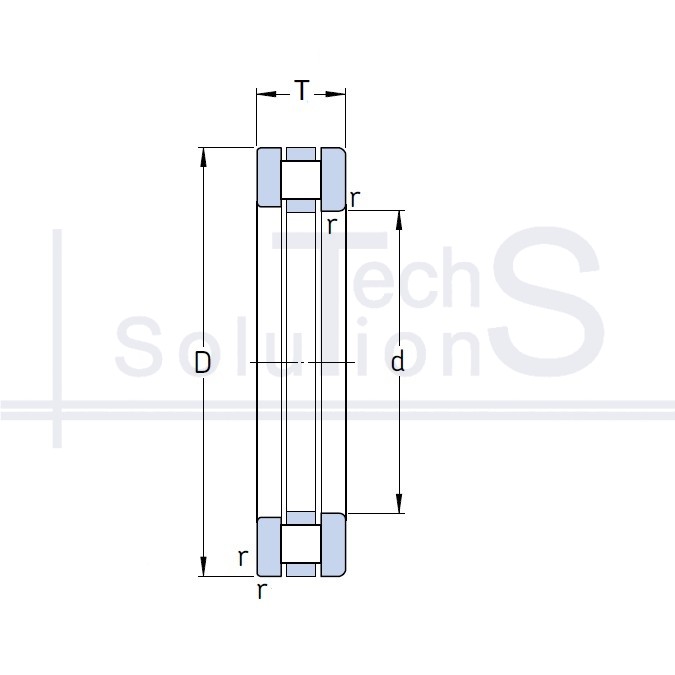

Łożysko walcowe wzdłużne 81120 TN SKF 100 × 135 × 25 mm
Charakterystyka
81120 TN SKF
- Oznaczenie
- 81120 TN
- Producent
- SKF
- Średnica wewnętrzna d
- 100 mm
- Średnica zewnętrzna D
- 135 mm
- Wysokość T
- 25 mm
- Nośność dynamiczna C
- 156 kN
- Nośność statyczna C0
- 630 kN
- Prędkość graniczna
- 2 400 obr/min
- Prędkość nominalna
- 1 200 obr/min
- Waga
- 0,95 kg
- Promień fazy r
- 1 mm
- Elementy toczne
- Walcowe wałeczkowe
- Typ obciążenia
- Osiowe
Krótko o produkcie
81120 TN: łożysko walcowe wzdłużne marki SKF. Średnica wewnętrzna d 100 mm, średnica zewnętrzna D 135 mm, wysokość montażowa T 25 mm. Nośność dynamiczna C 156 kN, nośność statyczna C0 630 kN, prędkość graniczna 2400 obr/min, masa 0,95 kg.
Liniowy styk wałeczków walcowych z tarczami: wysoka nośność osiowa przy małej wysokości.
Gdzie się stosuje
Wolnoobrotowe węzły z dużą siłą osiową: prasy śrubowe, podnośniki, wytłaczarki i wtryskarki, młyny pionowe, głowice płuczkowe wiertnic, haki dźwigów.
Kiedy nie stosować
Nie przenosi obciążenia promieniowego i nie dopuszcza przekoszenia tarcz: brak równoległości daje styk krawędziowy i wykruszanie końców wałeczków, dlatego nie zastąpi łożyska baryłkowego wzdłużnego. W szybkim węźle nie zastąpi łożyska kulkowego wzdłużnego: na długości wałeczka występuje poślizg, więc rośnie ilość wydzielanego ciepła.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
