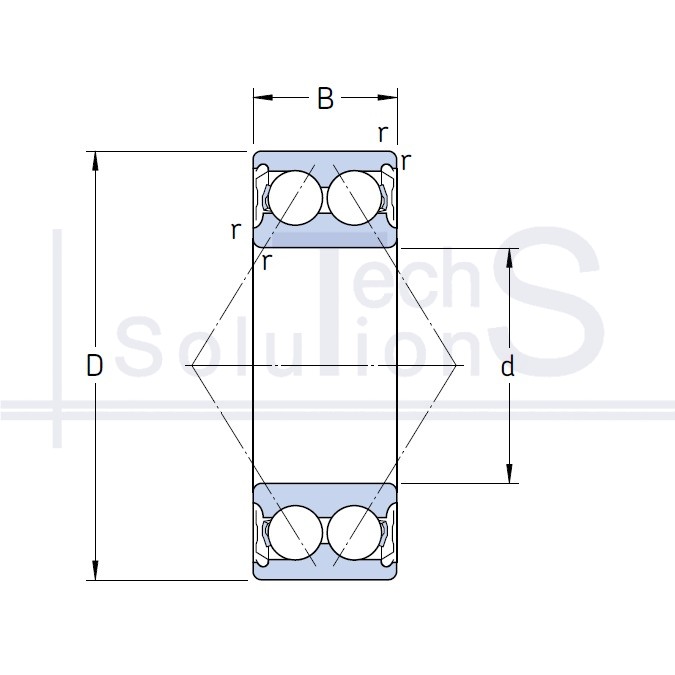

Łożysko kulkowe skośne 3312 A-2Z/C3MT33 SKF 60 × 130 × 54 mm
Charakterystyka
3312 A-2Z/C3MT33 SKF
- Oznaczenie
- 3312 A-2Z/C3MT33
- Producent
- SKF
- Średnica wewnętrzna d
- 60 mm
- Średnica zewnętrzna D
- 130 mm
- Szerokość B
- 54 mm
- Nośność dynamiczna C
- 127 kN
- Nośność statyczna C0
- 95 kN
- Uszczelnienie
- Metalowe uszczelnienie z obu stron
- Waga
- 2,8 kg
- Promień fazy r
- 2,1 mm
- Luz promieniowy
- C3
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowe i osiowe
- Liczba rzędów
- Dwurzędowe
Krótko o produkcie
3312 A-2Z/C3MT33: łożysko kulkowe skośne marki SKF. Średnica wewnętrzna d 60 mm, średnica zewnętrzna D 130 mm, szerokość B 54 mm. Uszczelnienie: metalowe z obu stron. Nośność dynamiczna C 127 kN, nośność statyczna C0 95 kN, masa 2,8 kg.
Kąt działania pozwala przenosić obciążenie złożone: promieniowe razem z osiowym. Łożysko jednorzędowe przenosi obciążenie osiowe tylko w jednym kierunku, dlatego montuje się je parami lub w zestawach.
Gdzie się stosuje
Wrzeciona obrabiarek w zestawach DB, DF i DT, wały pomp odśrodkowych i sprężarek, przekładnie ślimakowe, elektrowrzeciona. Kąt 15° wybiera się pod wysokie obroty, a 40° pod obciążenie osiowe.
Kiedy nie stosować
Nie stosować pojedynczo zamiast łożyska kulkowego poprzecznego: obciążenie osiowe przenosi tylko w jednym kierunku, a siła przeciwna rozsuwa pierścienie, elementy toczne wychodzą z bieżni i węzeł rozpada się w trakcie pracy. Nie stosować zamiast łożyska stożkowego przy udarowym obciążeniu osiowym: punktowy styk kulki daje niższą nośność statyczną C0, na bieżniach zostają wgniecenia, po czym węzeł hałasuje i bije niezależnie od jakości smaru.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
