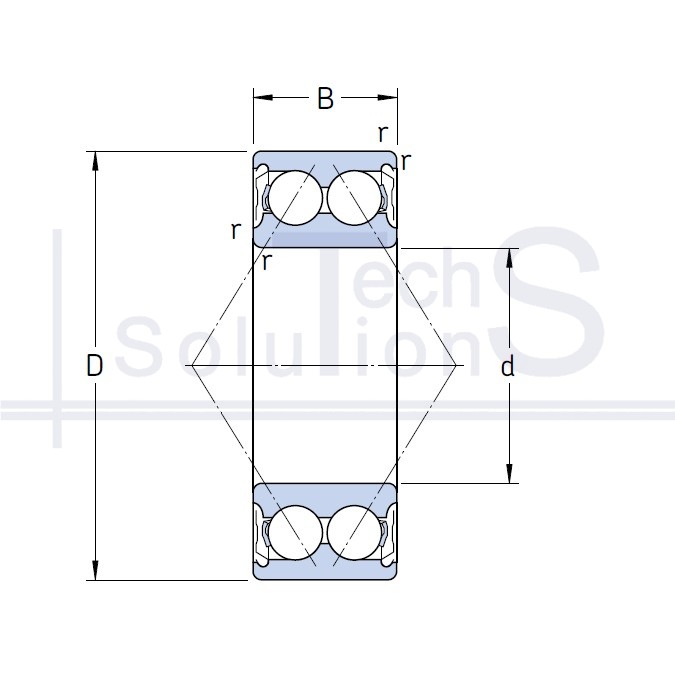

Łożysko kulkowe skośne 3208 A-2Z/C3MT33 SKF 40 × 80 × 30,2 mm
Charakterystyka
3208 A-2Z/C3MT33 SKF
- Oznaczenie
- 3208 A-2Z/C3MT33
- Producent
- SKF
- Średnica wewnętrzna d
- 40 mm
- Średnica zewnętrzna D
- 80 mm
- Szerokość B
- 30,2 mm
- Nośność dynamiczna C
- 47,5 kN
- Nośność statyczna C0
- 34 kN
- Prędkość graniczna
- 5 600 obr/min
- Uszczelnienie
- Metalowe uszczelnienie z obu stron
- Waga
- 0,57 kg
- Promień fazy r
- 1,1 mm
- Luz promieniowy
- C3
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowe i osiowe
- Liczba rzędów
- Dwurzędowe
Krótko o produkcie
3208 A-2Z/C3MT33: łożysko kulkowe skośne marki SKF. Średnica wewnętrzna d 40 mm, średnica zewnętrzna D 80 mm, szerokość B 30,2 mm. Uszczelnienie: metalowe z obu stron. Nośność dynamiczna C 47,5 kN, nośność statyczna C0 34 kN, prędkość graniczna 5600 obr/min, masa 0,57 kg.
Kąt działania pozwala przenosić obciążenie złożone: promieniowe razem z osiowym. Łożysko jednorzędowe przenosi obciążenie osiowe tylko w jednym kierunku, dlatego montuje się je parami lub w zestawach.
Gdzie się stosuje
Wrzeciona obrabiarek w zestawach DB, DF i DT, wały pomp odśrodkowych i sprężarek, przekładnie ślimakowe, elektrowrzeciona. Kąt 15° wybiera się pod wysokie obroty, a 40° pod obciążenie osiowe.
Kiedy nie stosować
Nie stosować pojedynczo zamiast łożyska kulkowego poprzecznego: obciążenie osiowe przenosi tylko w jednym kierunku, a siła przeciwna rozsuwa pierścienie, elementy toczne wychodzą z bieżni i węzeł rozpada się w trakcie pracy. Nie stosować zamiast łożyska stożkowego przy udarowym obciążeniu osiowym: punktowy styk kulki daje niższą nośność statyczną C0, na bieżniach zostają wgniecenia, po czym węzeł hałasuje i bije niezależnie od jakości smaru.
