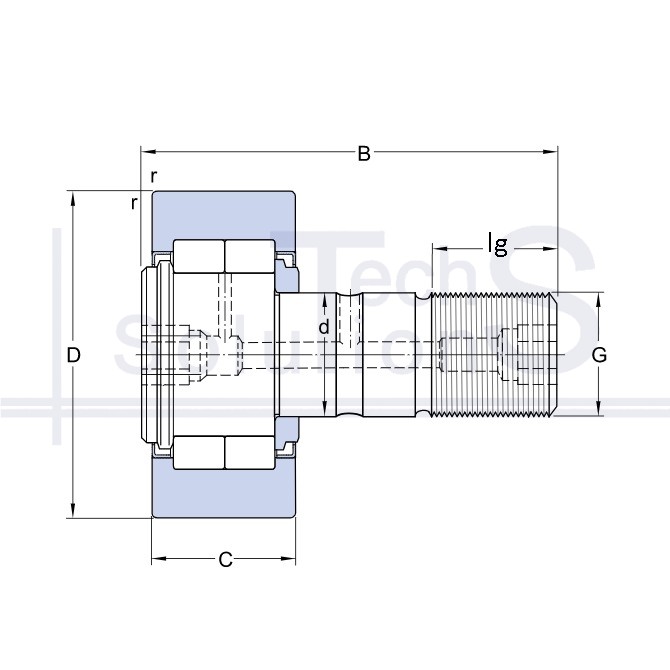

Rolka nośna NUKR 47 A SKF 20 × 47 × 66 mm
Charakterystyka
NUKR 47 A SKF
- Oznaczenie
- NUKR 47 A
- Producent
- SKF
- Średnica wewnętrzna d
- 20 mm
- Średnica zewnętrzna D
- 47 mm
- Szerokość B
- 66 mm
- Nośność dynamiczna C
- 28,6 kN
- Nośność statyczna C0
- 33,5 kN
- Prędkość graniczna
- 3 800 obr/min
- Waga
- 0,38 kg
- Promień fazy r
- 1 mm
- Długość gwintu lg
- 21 mm
- Gwint G
- M20x1,5
- Elementy toczne
- Walcowe wałeczkowe
- Obecność czopu
- Z czopem
- Szerokość pierścienia zewnętrznego C
- 24 mm
Krótko o produkcie
NUKR 47 A: rolka nośna marki SKF. Średnica wewnętrzna d 20 mm, średnica zewnętrzna D 47 mm, szerokość B 66 mm. Nośność dynamiczna C 28,6 kN, nośność statyczna C0 33,5 kN, prędkość graniczna 3800 obr/min, masa 0,38 kg.
Grubościenny pierścień zewnętrzny toczy się bezpośrednio po prowadnicy lub krzywce, obudowa nie jest potrzebna. Przenosi obciążenie promieniowe, często ze znaczną składową udarową.
Gdzie się stosuje
Mechanizmy krzywkowe i kopiały, prowadnice liniowe, przenośniki rolkowe i transportery, automaty pakujące i tłoczące, wysięgniki teleskopowe. Montuje się ją na czopie (sworzniu) albo na osi w widełkach, zależnie od wykonania.
Kiedy nie stosować
Nie zastępuje zwykłego łożyska poprzecznego osadzonego między wałem a korpusem: jej nośność wyznaczono dla toczenia się pierścienia po bieżni, a nie dla równomiernego podparcia na całym obwodzie. Odwrotna zamiana też jest błędem: cienki pierścień zewnętrzny zwykłego łożyska puszczony po szynie ulega wgnieceniu.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
