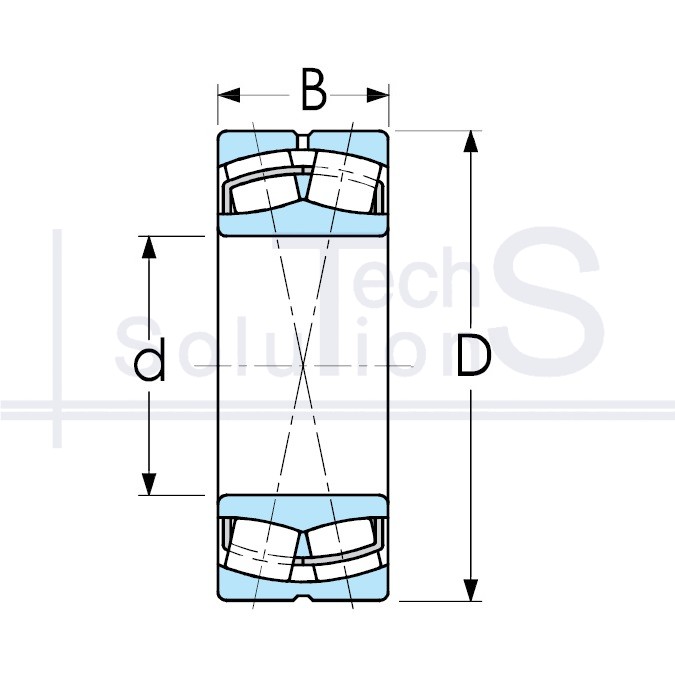

Łożysko baryłkowe 21305 CW33 NTE 25 × 62 × 17 mm
Charakterystyka
21305 CW33 NTE
- Oznaczenie
- 21305 CW33
- Producent
- NTE
- Średnica wewnętrzna d
- 25 mm
- Średnica zewnętrzna D
- 62 mm
- Szerokość B
- 17 mm
- Nośność dynamiczna C
- 41,4 kN
- Nośność statyczna C0
- 41,5 kN
- Prędkość graniczna
- 12 000 obr/min
- Prędkość nominalna
- 8 500 obr/min
- Waga
- 0,28 kg
- Elementy toczne
- Baryłkowe wałeczkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Otwór montażowy
- Walcowe
Krótko o produkcie
21305 CW33: łożysko baryłkowe marki NTE. Średnica wewnętrzna d 25 mm, średnica zewnętrzna D 62 mm, szerokość B 17 mm. Nośność dynamiczna C 41,4 kN, nośność statyczna C0 41,5 kN, prędkość graniczna 12 000 obr/min, masa 0,28 kg.
Dwa rzędy wałeczków baryłkowych na kulistej bieżni pierścienia zewnętrznego: wysoka nośność połączona z kompensacją niewspółosiowości. Do dużych i udarowych obciążeń przy niskich i średnich prędkościach obrotowych.
Gdzie się stosuje
Przesiewacze wibracyjne i sita, bębny przenośników taśmowych, kruszarki, młyny, wentylatory dużej mocy, długie wały transmisyjne, które się uginają. Kulista bieżnia zewnętrzna kompensuje niewspółosiowość podpór w spawanej ramie, której nie da się usunąć obróbką.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego poprzecznego w węźle szybkoobrotowym: w tym samym rozmiarze prędkość graniczna łożyska baryłkowego bywa kilka razy niższa, więc węzeł się przegrzeje i wypchnie smar przez uszczelnienia. Odwrotna zamiana kosztuje jeszcze więcej: jeśli podpory są niewspółosiowe, każde sztywne łożysko będzie pracować na krawędzi bieżni i zacznie się łuszczyć po kilkuset godzinach.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
