Łożysko kulkowe samonastawne 1201 ETN9 SKF 12 × 32 × 10 mm
Charakterystyka
1201 ETN9 SKF
- Oznaczenie
- 1201 ETN9
- Producent
- SKF
- Średnica wewnętrzna d
- 12 mm
- Średnica zewnętrzna D
- 32 mm
- Szerokość B
- 10 mm
- Nośność dynamiczna C
- 6,24 kN
- Nośność statyczna C0
- 1,43 kN
- Prędkość graniczna
- 32 000 obr/min
- Prędkość nominalna
- 50 000 obr/min
- Waga
- 0,04 kg
- Promień fazy r
- 0,6 mm
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Otwór montażowy
- Wałeczkowe
Krótko o produkcie
1201 ETN9: łożysko kulkowe samonastawne marki SKF. Średnica wewnętrzna d 12 mm, średnica zewnętrzna D 32 mm, szerokość B 10 mm. Nośność dynamiczna C 6,24 kN, nośność statyczna C0 1,43 kN, prędkość graniczna 32 000 obr/min, masa 0,04 kg.
Kulista bieżnia pierścienia zewnętrznego pozwala pierścieniowi wewnętrznemu z kulkami wychylać się względem zewnętrznego, więc łożysko kompensuje niewspółosiowość wału względem korpusu. Moment tarcia jest niższy niż w łożysku baryłkowym, nośność mniejsza.
Gdzie się stosuje
Wały transmisyjne i napędowe na trzech i więcej podporach, wentylatory, maszyny włókiennicze i rolnicze, przenośniki, w których obudowy przykręca się do spawanej ramy bez wspólnej obróbki gniazd. Moment tarcia jest niższy niż w łożysku baryłkowym, więc przy długiej pracy podpora mniej się nagrzewa.
Kiedy nie stosować
Nie stosować zamiast łożyska baryłkowego w obciążonym węźle: punktowy styk kulek daje kilkakrotnie niższą nośność C, a trwałość spada z trzecią potęgą stosunku C/P. Dwa razy za mała nośność to osiem razy krótsza trwałość. Nie stosować zamiast sztywnego łożyska kulkowego tam, gdzie potrzebna jest sztywność kątowa: pierścień zewnętrzny nie ustala kąta pochylenia wału i węzeł zachowuje się jak przegub, przez co cierpią sąsiednie zazębienia i uszczelnienia. Nie stosować, gdy na łożysko działa obciążenie osiowe.

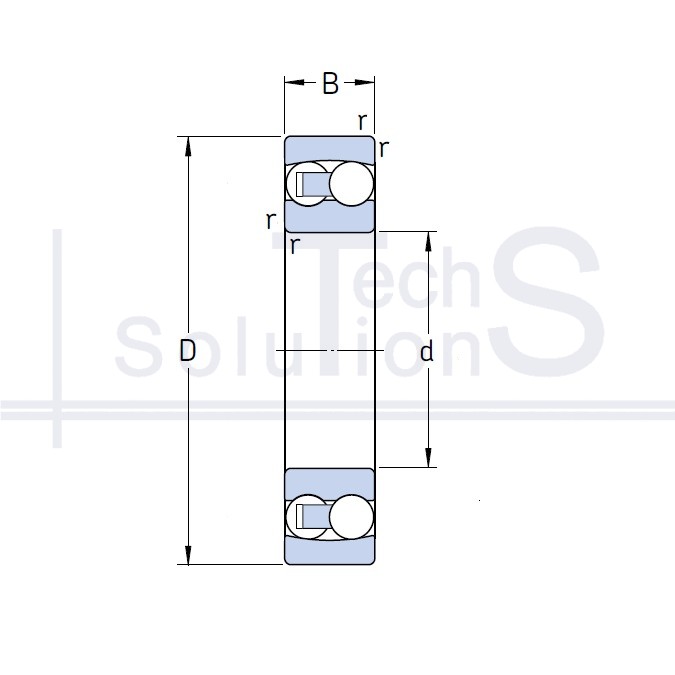

Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
