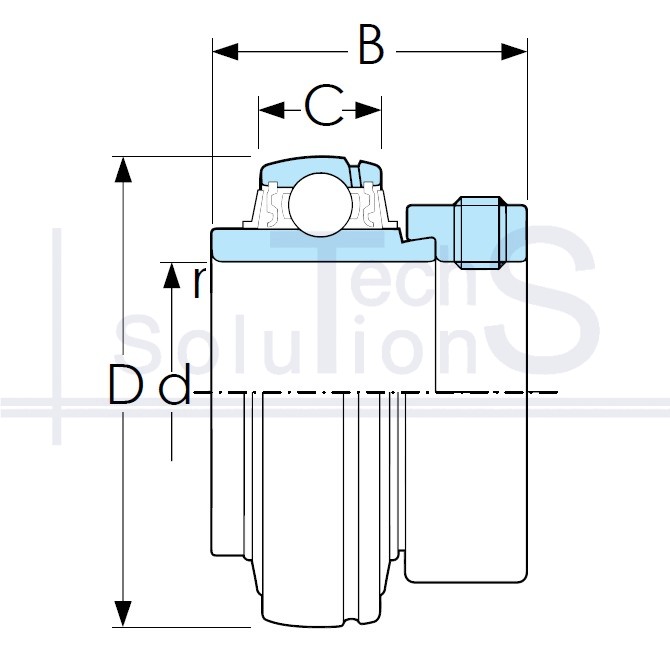

Łożysko z obudową NA 209 G NTE 45 × 85 × 56,3 mm
Charakterystyka
NA 209 G NTE
- Oznaczenie
- NA 209 G
- Producent
- NTE
- Średnica wewnętrzna d
- 45 mm
- Średnica zewnętrzna D
- 85 mm
- Szerokość B
- 56,3 mm
- Nośność dynamiczna C
- 34,1 kN
- Nośność statyczna C0
- 21,3 kN
- Waga
- 0,85 kg
- Szerokość pierścienia zewnętrznego C
- 22 mm
- Promień fazy r
- 1,1 mm
- Elementy toczne
- Kulkowe
Krótko o produkcie
NA 209 G: zespół łożyskowy marki NTE. Średnica wewnętrzna d 45 mm, średnica zewnętrzna D 85 mm, szerokość B 56,3 mm. Nośność dynamiczna C 34,1 kN, nośność statyczna C0 21,3 kN, masa 0,85 kg.
Łożysko w gotowej obudowie stojącej lub kołnierzowej: przykręca się je do płaszczyzny, obróbka otworu nie jest potrzebna. Zwykle samonastawne, z uszczelnieniami i fabrycznie nasmarowane.
Gdzie się stosuje
Bębny napędowe i napinające przenośników, wały wentylatorów, przenośniki ślimakowe, transportery, maszyny rolnicze: ramy z ceowników i blach, w których nie da się wykonać współosiowych otworów. Mocowanie na wale wkrętami ustalającymi, pierścieniem mimośrodowym lub tuleją mocującą, a kuliste osadzenie w obudowie kompensuje niewspółosiowość.
Kiedy nie stosować
Nie traktować jako zamiennika łożyska w obrobionym gnieździe korpusu: zgadza się tylko średnica otworu pod wał, a sposób mocowania jest inny, łapy lub kołnierz z własnym rozstawem śrub, więc zespół po prostu nie wejdzie na miejsce. I odwrotnie, samo łożysko nie zastąpi zespołu: znikają uszczelnienia, mocowanie na wale i kompensacja niewspółosiowości, dla których zespół zastosowano. Obroty ogranicza uszczelnienie i mocowanie wkrętami: przy wysokiej prędkości grzeją się uszczelki, a wkręty na niehartowanym wale wybijają osadzenie.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
