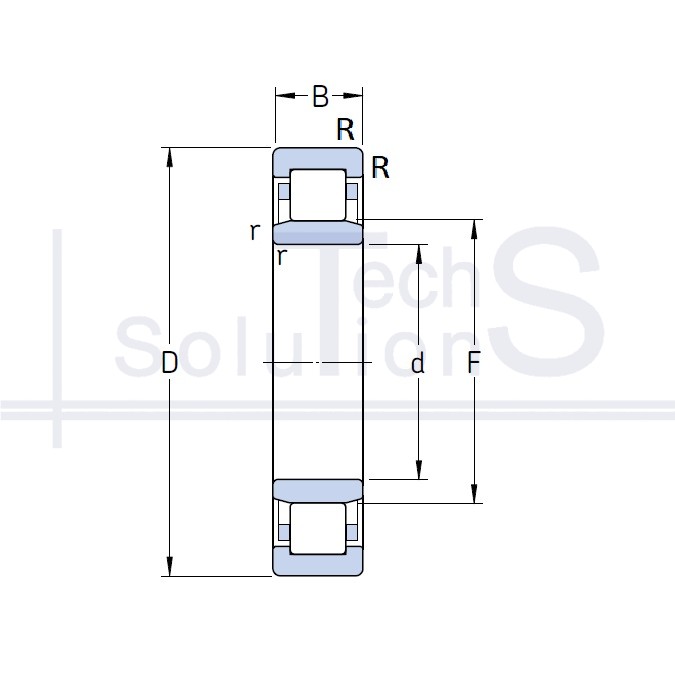

Łożysko walcowe poprzeczne NU 214 ECP SKF 70 × 125 × 24 mm
Charakterystyka
NU 214 ECP SKF
- Oznaczenie
- NU 214 ECP
- Producent
- SKF
- Średnica wewnętrzna d
- 70 mm
- Średnica zewnętrzna D
- 125 mm
- Szerokość B
- 24 mm
- Nośność dynamiczna C
- 137 kN
- Nośność statyczna C0
- 137 kN
- Prędkość graniczna
- 6 300 obr/min
- Prędkość nominalna
- 6 000 obr/min
- Waga
- 1,15 kg
- Promień fazy r
- 1,5 mm
- Elementy toczne
- Walcowe poprzeczne
- Typ obciążenia
- Promieniowe
- Tworząca wewnętrzna F
- 83,5 mm
Krótko o produkcie
NU 214 ECP: łożysko walcowe poprzeczne marki SKF. Średnica wewnętrzna d 70 mm, średnica zewnętrzna D 125 mm, szerokość B 24 mm. Nośność dynamiczna C 137 kN, nośność statyczna C0 137 kN, prędkość graniczna 6300 obr/min, masa 1,15 kg.
Liniowy styk wałeczka z bieżnią daje wysoką nośność promieniową i odporność na obciążenia udarowe. Pierścienie są rozłączne, co ułatwia montaż i demontaż.
Gdzie się stosuje
Podpora swobodna wałów przekładni, skrzyń biegów i dużych silników elektrycznych, łożyskowanie walców, węzły o wysokiej sztywności promieniowej. Wykonania N i NU pozwalają wałowi swobodnie wydłużać się przy nagrzewaniu, a NJ i NUP ustalają go w jednym lub w obu kierunkach.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego: wykonania N i NU w ogóle nie przenoszą obciążenia osiowego. Wał przesunie się wzdłuż osi, czoła wałeczków oprą się o obrzeża pierścienia, pojawi się nagrzewanie i zatarcia. Odwrotna zamiana też jest błędem: łożysko nie jest samonastawne, a niewspółosiowość podpór przenosi styk wałeczka na krawędź bieżni.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
