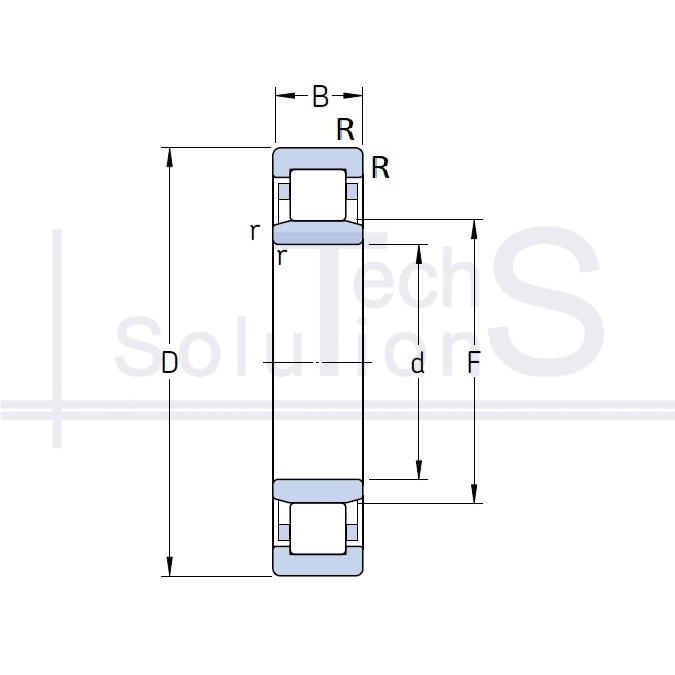

Łożysko walcowe poprzeczne NU 303 ECP SKF 17 × 47 × 14 mm
Charakterystyka
NU 303 ECP SKF
- Oznaczenie
- NU 303 ECP
- Producent
- SKF
- Średnica wewnętrzna d
- 17 mm
- Średnica zewnętrzna D
- 47 mm
- Szerokość B
- 14 mm
- Nośność dynamiczna C
- 28,5 kN
- Nośność statyczna C0
- 20,4 kN
- Prędkość graniczna
- 20 000 obr/min
- Prędkość nominalna
- 15 000 obr/min
- Waga
- 0,12 kg
- Promień fazy r
- 0,6 mm
- Elementy toczne
- Walcowe wałeczkowe
- Typ obciążenia
- Promieniowe
- Tworząca wewnętrzna F
- 24,2 mm
- Dopuszczalne przesunięcie osiowe s
- 1 mm
Krótko o produkcie
NU 303 ECP: łożysko walcowe poprzeczne marki SKF. Średnica wewnętrzna d 17 mm, średnica zewnętrzna D 47 mm, szerokość B 14 mm. Nośność dynamiczna C 28,5 kN, nośność statyczna C0 20,4 kN, prędkość graniczna 20 000 obr/min, masa 0,12 kg.
Liniowy styk wałeczka z bieżnią daje wysoką nośność promieniową i odporność na obciążenia udarowe. Pierścienie są rozłączne, co ułatwia montaż i demontaż.
Gdzie się stosuje
Podpora swobodna wałów przekładni, skrzyń biegów i dużych silników elektrycznych, łożyskowanie walców, węzły o wysokiej sztywności promieniowej. Wykonania N i NU pozwalają wałowi swobodnie wydłużać się przy nagrzewaniu, a NJ i NUP ustalają go w jednym lub w obu kierunkach.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego: wykonania N i NU w ogóle nie przenoszą obciążenia osiowego. Wał przesunie się wzdłuż osi, czoła wałeczków oprą się o obrzeża pierścienia, pojawi się nagrzewanie i zatarcia. Odwrotna zamiana też jest błędem: łożysko nie jest samonastawne, a niewspółosiowość podpór przenosi styk wałeczka na krawędź bieżni.
