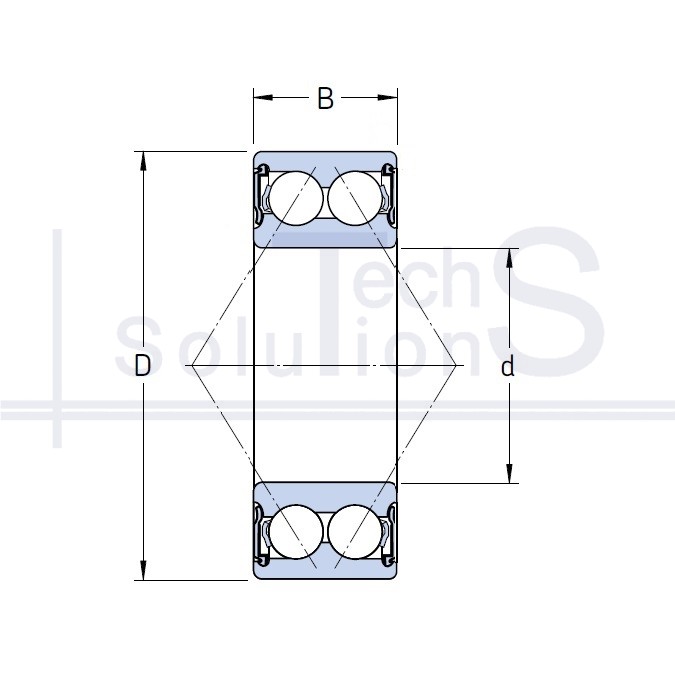

Łożysko kulkowe skośne 3206-2RSR NTE 30 × 62 × 23,8 mm
Charakterystyka
3206-2RSR NTE
- Oznaczenie
- 3206-2RSR
- Producent
- NTE
- Średnica wewnętrzna d
- 30 mm
- Średnica zewnętrzna D
- 62 mm
- Szerokość B
- 23,8 mm
- Nośność dynamiczna C
- 30 kN
- Nośność statyczna C0
- 20,4 kN
- Uszczelnienie
- Uszczelnienie stykowe z obu stron
- Waga
- 0,27 kg
- Maksymalna prędkość obrotowa z olejem
- 7 500 obr/min
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowe i osiowe
- Liczba rzędów
- Dwurzędowe
Krótko o produkcie
3206-2RSR: łożysko kulkowe skośne marki NTE. Średnica wewnętrzna d 30 mm, średnica zewnętrzna D 62 mm, szerokość B 23,8 mm. Uszczelnienie: stykowe z obu stron. Nośność dynamiczna C 30 kN, nośność statyczna C0 20,4 kN, masa 0,27 kg.
Kąt działania pozwala przenosić obciążenie złożone: promieniowe razem z osiowym. Łożysko jednorzędowe przenosi obciążenie osiowe tylko w jednym kierunku, dlatego montuje się je parami lub w zestawach.
Gdzie się stosuje
Wrzeciona obrabiarek w zestawach DB, DF i DT, wały pomp odśrodkowych i sprężarek, przekładnie ślimakowe, elektrowrzeciona. Kąt 15° wybiera się pod wysokie obroty, a 40° pod obciążenie osiowe.
Kiedy nie stosować
Nie stosować pojedynczo zamiast łożyska kulkowego poprzecznego: obciążenie osiowe przenosi tylko w jednym kierunku, a siła przeciwna rozsuwa pierścienie, elementy toczne wychodzą z bieżni i węzeł rozpada się w trakcie pracy. Nie stosować zamiast łożyska stożkowego przy udarowym obciążeniu osiowym: punktowy styk kulki daje niższą nośność statyczną C0, na bieżniach zostają wgniecenia, po czym węzeł hałasuje i bije niezależnie od jakości smaru.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
