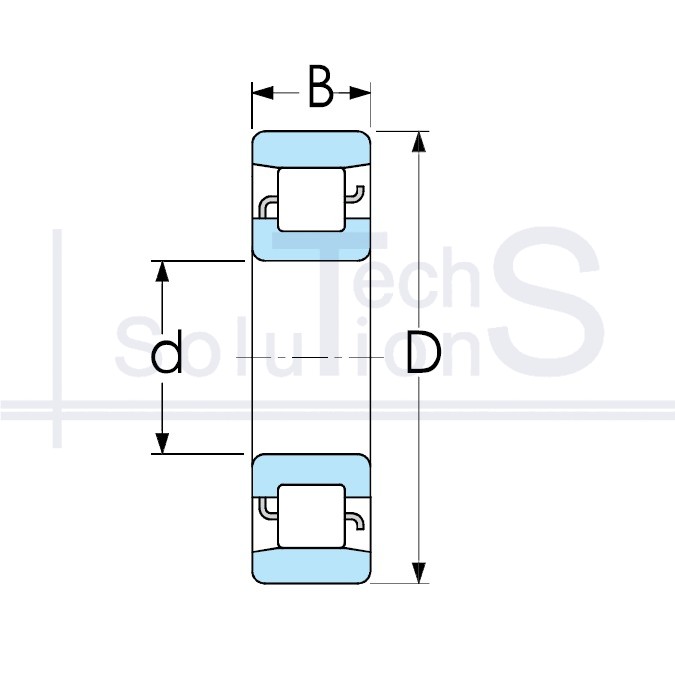

Łożysko walcowe poprzeczne N218 NTE 90 × 160 × 30 mm
Charakterystyka
N218 NTE
- Oznaczenie
- N218
- Producent
- NTE
- Średnica wewnętrzna d
- 90 mm
- Średnica zewnętrzna D
- 160 mm
- Szerokość B
- 30 mm
- Nośność dynamiczna C
- 208 kN
- Nośność statyczna C0
- 220 kN
- Waga
- 2,35 kg
- Maksymalna prędkość ze smarem
- 4 500 obr/min
- Maksymalna prędkość obrotowa z olejem
- 5 000 obr/min
- Elementy toczne
- Walcowe wałeczkowe
- Typ obciążenia
- Promieniowe
Krótko o produkcie
N218: łożysko walcowe poprzeczne marki NTE. Średnica wewnętrzna d 90 mm, średnica zewnętrzna D 160 mm, szerokość B 30 mm. Nośność dynamiczna C 208 kN, nośność statyczna C0 220 kN, masa 2,35 kg.
Liniowy styk wałeczka z bieżnią daje wysoką nośność promieniową i odporność na obciążenia udarowe. Pierścienie są rozłączne, co ułatwia montaż i demontaż.
Gdzie się stosuje
Podpora swobodna wałów przekładni, skrzyń biegów i dużych silników elektrycznych, łożyskowanie walców, węzły o wysokiej sztywności promieniowej. Wykonania N i NU pozwalają wałowi swobodnie wydłużać się przy nagrzewaniu, a NJ i NUP ustalają go w jednym lub w obu kierunkach.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego: wykonania N i NU w ogóle nie przenoszą obciążenia osiowego. Wał przesunie się wzdłuż osi, czoła wałeczków oprą się o obrzeża pierścienia, pojawi się nagrzewanie i zatarcia. Odwrotna zamiana też jest błędem: łożysko nie jest samonastawne, a niewspółosiowość podpór przenosi styk wałeczka na krawędź bieżni.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
O danych technicznych
* - Dane techniczne i inne informacje są podane wyłącznie w celach informacyjnych. Dostarczamy te dane i uważamy, że podane informacje są wiarygodne, jednak gwarancje dokładności lub kompletności takich informacji nie mogą zostać udzielone
- Rysunki i obrazy mogą nie odzwierciedlać wszystkich cech konstrukcyjnych produktu.
