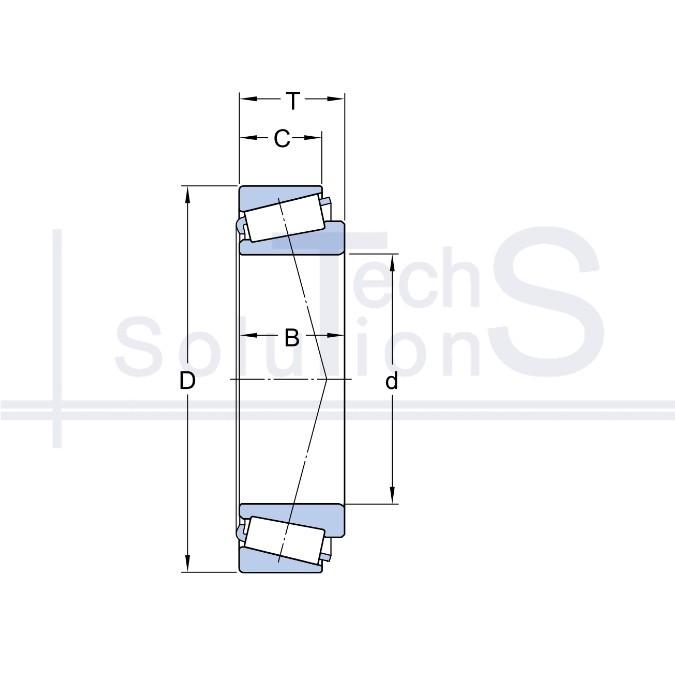

Łożysko stożkowe wałeczkowe 342 A/332 NTE 41,275 × 80 × 28,572 mm
Charakterystyka
342 A/332 NTE
- Oznaczenie
- 342 A/332
- Producent
- NTE
- Średnica wewnętrzna d
- 41,275 mm
- Średnica zewnętrzna D
- 80 mm
- Wysokość T
- 28,572 mm
- Szerokość B
- 28,572 mm
- Waga
- 0,52 kg
- Szerokość pierścienia zewnętrznego C
- 17,826 mm
- Elementy toczne
- Stożkowe wałeczkowe
- Typ obciążenia
- Promieniowe i osiowe
Krótko o produkcie
342 A/332: łożysko stożkowe marki NTE. Średnica wewnętrzna d 41,275 mm, średnica zewnętrzna D 80 mm, wysokość montażowa T 28,572 mm. Masa 0,52 kg.
Bieżnie i wałeczki są stożkowe, a wierzchołki stożków zbiegają się na osi łożyska. Przenosi obciążenie złożone: promieniowe i osiowe w jednym kierunku. Może być montowane parami, luz lub napięcie wstępne ustala się przy montażu. Nadaje się do dużych i udarowych obciążeń.
Gdzie się stosuje
Piasty kół, wały przekładni stożkowo-walcowych i ślimakowych, wrzeciona obrabiarek, bębny i walce. Montuje się je parami w układzie O lub X, a luz osiowy lub napięcie wstępne reguluje się przy montażu.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego ani walcowego: bez drugiej podpory, która zamyka siłę osiową, łożysko stożkowe nie ma napięcia wstępnego. Wałeczki się odciążają i zaczynają ślizgać po bieżni zamiast się toczyć, co prowadzi do zatarć i szybkiego zniszczenia. Uwaga: zgodność d i D niczego nie przesądza. W łożysku stożkowym zamiast szerokości B podaje się wysokość montażową T, więc gniazdo ma inną szerokość, a węzeł wymaga regulacji przy montażu.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
