Łożysko stożkowe wałeczkowe 13600LA/13621 NTE 38,1 × 69,012 × 19,05 mm
Charakterystyka
13600LA/13621 NTE
- Oznaczenie
- 13600LA/13621
- Producent
- NTE

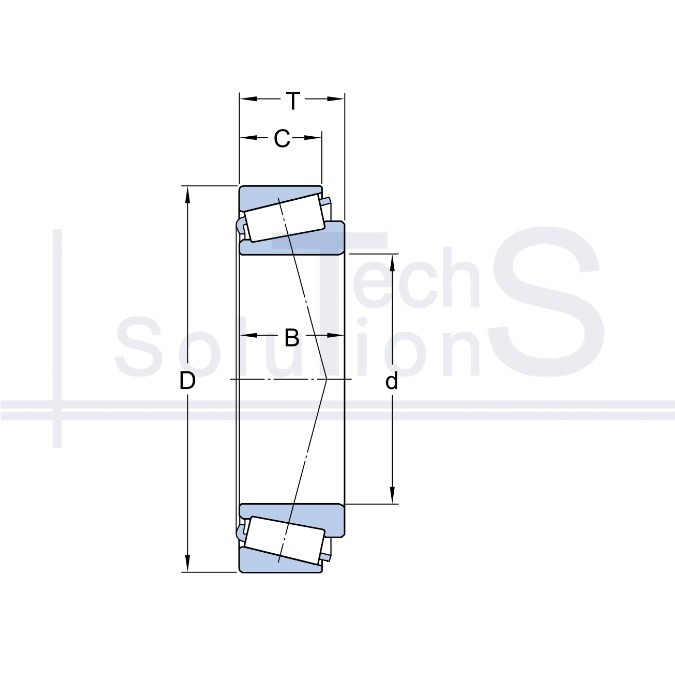

- Średnica wewnętrzna d
- 38,1 mm
- Średnica zewnętrzna D
- 69,012 mm
- Wysokość T
- 19,05 mm
- Szerokość B
- 19,05 mm
- Waga
- 0,295 kg
- Szerokość pierścienia zewnętrznego C
- 15,083 mm
- Elementy toczne
- Stożkowe wałeczkowe
- Typ obciążenia
- Promieniowe i osiowe
Krótko o produkcie
13600LA/13621: łożysko stożkowe marki NTE. Średnica wewnętrzna d 38,1 mm, średnica zewnętrzna D 69,012 mm, wysokość montażowa T 19,05 mm. Masa 0,295 kg.
Bieżnie i wałeczki są stożkowe, a wierzchołki stożków zbiegają się na osi łożyska. Przenosi obciążenie złożone: promieniowe i osiowe w jednym kierunku. Może być montowane parami, luz lub napięcie wstępne ustala się przy montażu. Nadaje się do dużych i udarowych obciążeń.
Gdzie się stosuje
Piasty kół, wały przekładni stożkowo-walcowych i ślimakowych, wrzeciona obrabiarek, bębny i walce. Montuje się je parami w układzie O lub X, a luz osiowy lub napięcie wstępne reguluje się przy montażu.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego ani walcowego: bez drugiej podpory, która zamyka siłę osiową, łożysko stożkowe nie ma napięcia wstępnego. Wałeczki się odciążają i zaczynają ślizgać po bieżni zamiast się toczyć, co prowadzi do zatarć i szybkiego zniszczenia. Uwaga: zgodność d i D niczego nie przesądza. W łożysku stożkowym zamiast szerokości B podaje się wysokość montażową T, więc gniazdo ma inną szerokość, a węzeł wymaga regulacji przy montażu.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
