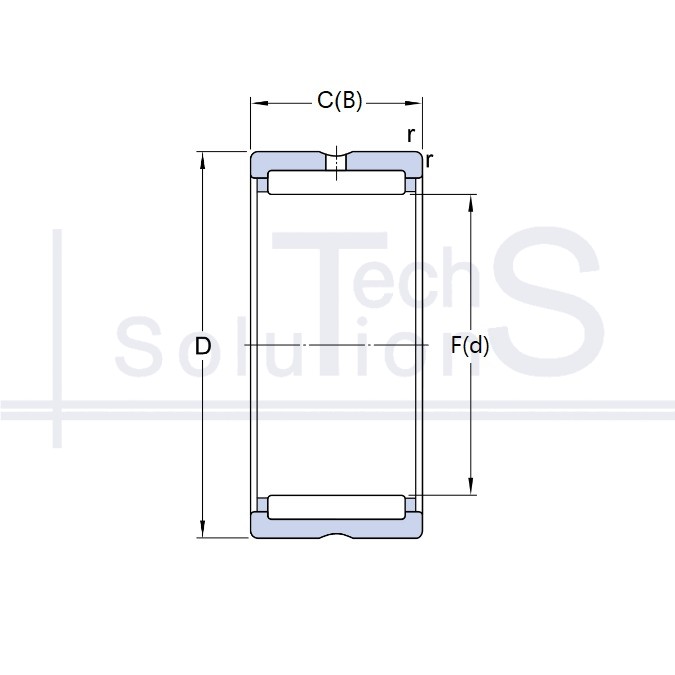

Łożysko igiełkowe poprzeczne RNA 4904 SKF 25 × 37 × 17 mm
Charakterystyka
RNA 4904 SKF
- Oznaczenie
- RNA 4904
- Producent
- SKF
- Średnica wewnętrzna d
- 25 mm
- Średnica zewnętrzna D
- 37 mm
- Szerokość B
- 17 mm
- Nośność dynamiczna C
- 21,6 kN
- Nośność statyczna C0
- 28 kN
- Prędkość graniczna
- 17 000 obr/min
- Prędkość nominalna
- 15 000 obr/min
- Waga
- 0,052 kg
- Promień fazy r
- 0,3 mm
- Elementy toczne
- Igiełkowe
- Typ obciążenia
- Promieniowe
- Tworząca wewnętrzna F
- 25 mm
- Szerokość pierścienia zewnętrznego C
- 17 mm
Krótko o produkcie
RNA 4904: łożysko igiełkowe marki SKF. Średnica wewnętrzna d 25 mm, średnica zewnętrzna D 37 mm, szerokość B 17 mm. Nośność dynamiczna C 21,6 kN, nośność statyczna C0 28 kN, prędkość graniczna 17 000 obr/min, masa 0,052 kg.
Wałeczki igiełkowe dają małą wysokość przekroju przy tej samej nośności promieniowej, więc węzeł jest bardziej zwarty i lżejszy. Nie przenosi obciążenia osiowego.
Gdzie się stosuje
Łby korbowodów i sworznie tłokowe, krzyżaki wałów przegubowych, wały skrzyń biegów i skrzyń rozdzielczych, mechanizmy krzywkowe i dźwigniowe, przekładnie planetarne, pompy. Stosuje się je tam, gdzie wymiar promieniowy węzła jest ściśle ograniczony, a obciążenie promieniowe duże.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego jako zwykłej podpory wału: w ogóle nie przenosi obciążenia osiowego i nie ustala wału osiowo, więc wał przesunie się wzdłuż osi przy pierwszej sile. Wykonania bez pierścienia wewnętrznego (koszyk igiełkowy, tuleja z igiełkami) wymagają, by bieżnią był sam czop wału, hartowany do 58–64 HRC i szlifowany. Na niehartowanym wale igiełki wygniotą bieżnię w ciągu kilku godzin pracy.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
