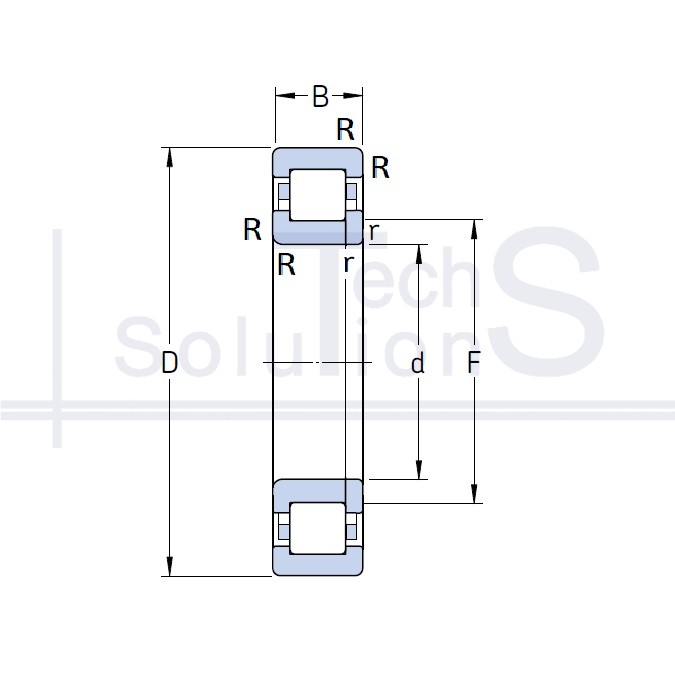

Łożysko walcowe poprzeczne NUP 208 ECP SKF 40 × 80 × 18 mm
Charakterystyka
NUP 208 ECP SKF
- Oznaczenie
- NUP 208 ECP
- Producent
- SKF
- Średnica wewnętrzna d
- 40 mm
- Średnica zewnętrzna D
- 80 mm
- Szerokość B
- 18 mm
- Nośność dynamiczna C
- 62 kN
- Nośność statyczna C0
- 53 kN
- Prędkość graniczna
- 11 000 obr/min
- Prędkość nominalna
- 9 500 obr/min
- Waga
- 0,39 kg
- Promień fazy r
- 1,1 mm
- Elementy toczne
- Walcowe poprzeczne
- Typ obciążenia
- Promieniowe
- Tworząca wewnętrzna F
- 49,5 mm
Krótko o produkcie
NUP 208 ECP: łożysko walcowe poprzeczne marki SKF. Średnica wewnętrzna d 40 mm, średnica zewnętrzna D 80 mm, szerokość B 18 mm. Nośność dynamiczna C 62 kN, nośność statyczna C0 53 kN, prędkość graniczna 11 000 obr/min, masa 0,39 kg.
Liniowy styk wałeczka z bieżnią daje wysoką nośność promieniową i odporność na obciążenia udarowe. Pierścienie są rozłączne, co ułatwia montaż i demontaż.
Gdzie się stosuje
Podpora swobodna wałów przekładni, skrzyń biegów i dużych silników elektrycznych, łożyskowanie walców, węzły o wysokiej sztywności promieniowej. Wykonania N i NU pozwalają wałowi swobodnie wydłużać się przy nagrzewaniu, a NJ i NUP ustalają go w jednym lub w obu kierunkach.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego: wykonania N i NU w ogóle nie przenoszą obciążenia osiowego. Wał przesunie się wzdłuż osi, czoła wałeczków oprą się o obrzeża pierścienia, pojawi się nagrzewanie i zatarcia. Odwrotna zamiana też jest błędem: łożysko nie jest samonastawne, a niewspółosiowość podpór przenosi styk wałeczka na krawędź bieżni.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
