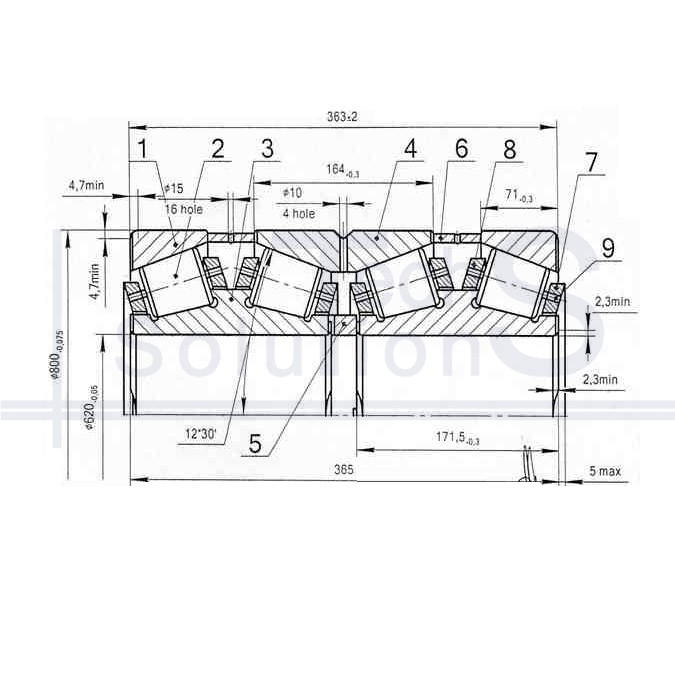

Łożysko stożkowe wałeczkowe 328510 HA4 NTE 620 × 800 × 365 mm
Charakterystyka
328510 HA4 NTE
- Oznaczenie
- 328510 HA4
- Producent
- NTE
- Średnica wewnętrzna d
- 620 mm
- Średnica zewnętrzna D
- 800 mm
- Wysokość T
- 365 mm
- Szerokość B
- 171,5 mm
- Nośność dynamiczna C
- 6240 kN
- Nośność statyczna C0
- 19 600 kN
- Waga
- 482 kg
- Szerokość pierścienia zewnętrznego C
- 363 mm
- Elementy toczne
- Stożkowe wałeczkowe
- Typ obciążenia
- Promieniowe i osiowe
- Liczba rzędów
- Wielorzędowe
Krótko o produkcie
328510 HA4: łożysko stożkowe marki NTE. Średnica wewnętrzna d 620 mm, średnica zewnętrzna D 800 mm, wysokość montażowa T 365 mm. Nośność dynamiczna C 6240 kN, nośność statyczna C0 19 600 kN, masa 482 kg.
Bieżnie i wałeczki są stożkowe, a wierzchołki stożków zbiegają się na osi łożyska. Przenosi obciążenie złożone: promieniowe i osiowe w jednym kierunku. Może być montowane parami, luz lub napięcie wstępne ustala się przy montażu. Nadaje się do dużych i udarowych obciążeń.
777/620 XM
Gdzie się stosuje
Piasty kół, wały przekładni stożkowo-walcowych i ślimakowych, wrzeciona obrabiarek, bębny i walce. Montuje się je parami w układzie O lub X, a luz osiowy lub napięcie wstępne reguluje się przy montażu.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego ani walcowego: bez drugiej podpory, która zamyka siłę osiową, łożysko stożkowe nie ma napięcia wstępnego. Wałeczki się odciążają i zaczynają ślizgać po bieżni zamiast się toczyć, co prowadzi do zatarć i szybkiego zniszczenia. Uwaga: zgodność d i D niczego nie przesądza. W łożysku stożkowym zamiast szerokości B podaje się wysokość montażową T, więc gniazdo ma inną szerokość, a węzeł wymaga regulacji przy montażu.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
