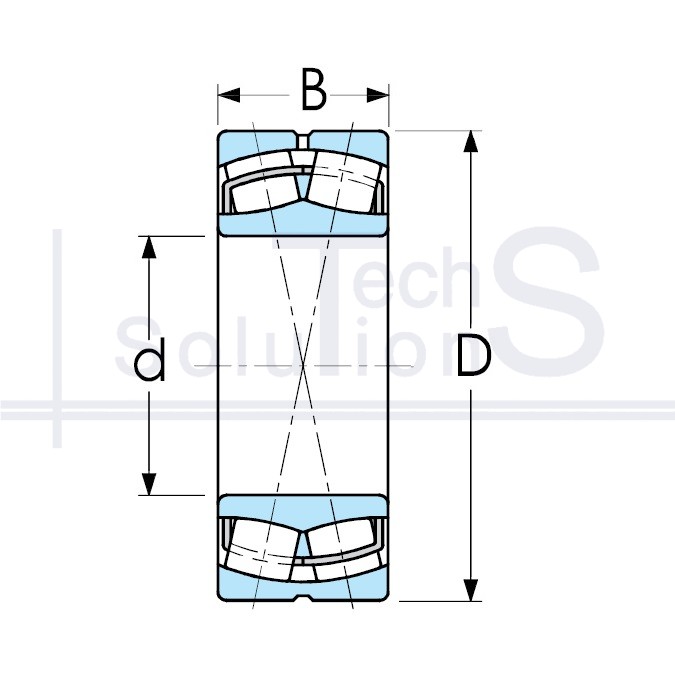

Łożysko baryłkowe 23032 CAW33 NTE 160 × 240 × 60 mm
Charakterystyka
23032 CAW33 NTE
- Oznaczenie
- 23032 CAW33
- Producent
- NTE
- Średnica wewnętrzna d
- 160 mm
- Średnica zewnętrzna D
- 240 mm
- Szerokość B
- 60 mm
- Nośność dynamiczna C
- 585 kN
- Nośność statyczna C0
- 880 kN
- Prędkość graniczna
- 3 000 obr/min
- Prędkość nominalna
- 2 400 obr/min
- Waga
- 9,43 kg
- Elementy toczne
- Baryłkowe wałeczkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Otwór montażowy
- Walcowe
Krótko o produkcie
23032 CAW33: łożysko baryłkowe marki NTE. Średnica wewnętrzna d 160 mm, średnica zewnętrzna D 240 mm, szerokość B 60 mm. Nośność dynamiczna C 585 kN, nośność statyczna C0 880 kN, prędkość graniczna 3000 obr/min, masa 9,43 kg.
Dwa rzędy wałeczków baryłkowych na kulistej bieżni pierścienia zewnętrznego: wysoka nośność połączona z kompensacją niewspółosiowości. Do dużych i udarowych obciążeń przy niskich i średnich prędkościach obrotowych.
Gdzie się stosuje
Przesiewacze wibracyjne i sita, bębny przenośników taśmowych, kruszarki, młyny, wentylatory dużej mocy, długie wały transmisyjne, które się uginają. Kulista bieżnia zewnętrzna kompensuje niewspółosiowość podpór w spawanej ramie, której nie da się usunąć obróbką.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego poprzecznego w węźle szybkoobrotowym: w tym samym rozmiarze prędkość graniczna łożyska baryłkowego bywa kilka razy niższa, więc węzeł się przegrzeje i wypchnie smar przez uszczelnienia. Odwrotna zamiana kosztuje jeszcze więcej: jeśli podpory są niewspółosiowe, każde sztywne łożysko będzie pracować na krawędzi bieżni i zacznie się łuszczyć po kilkuset godzinach.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
