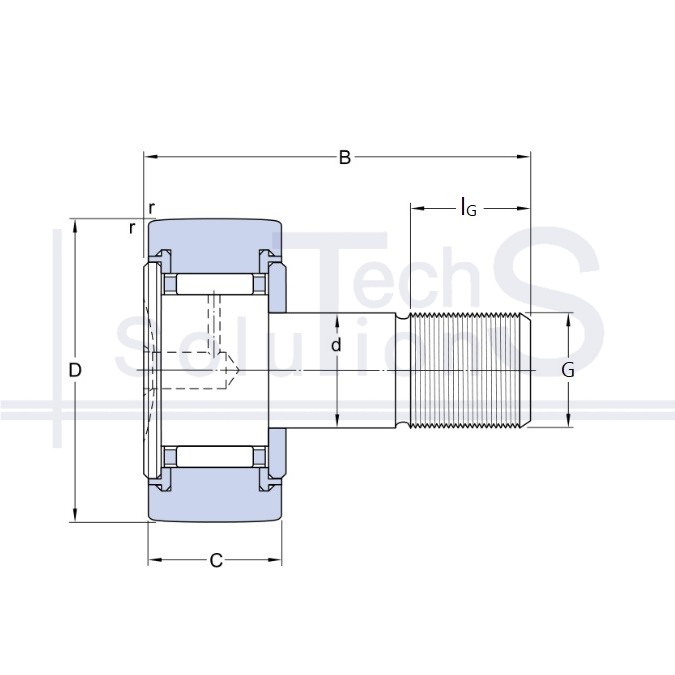

Rolka nośna KR 22 PPA SKF 10 × 22 × 36 mm
Charakterystyka
KR 22 PPA SKF
- Oznaczenie
- KR 22 PPA
- Producent
- SKF
- Średnica wewnętrzna d
- 10 mm
- Średnica zewnętrzna D
- 22 mm
- Szerokość B
- 36 mm
- Nośność dynamiczna C
- 4,4 kN
- Nośność statyczna C0
- 5 kN
- Prędkość graniczna
- 5 300 obr/min
- Waga
- 0,043 kg
- Promień fazy r
- 0,3 mm
- Długość gwintu lg
- 12 mm
- Gwint G
- M10x1
- Obecność czopu
- Z czopem
- Szerokość pierścienia zewnętrznego C
- 12 mm
Krótko o produkcie
KR 22 PPA: rolka nośna marki SKF. Średnica wewnętrzna d 10 mm, średnica zewnętrzna D 22 mm, szerokość B 36 mm. Nośność dynamiczna C 4,4 kN, nośność statyczna C0 5 kN, prędkość graniczna 5300 obr/min, masa 0,043 kg.
Grubościenny pierścień zewnętrzny toczy się bezpośrednio po prowadnicy lub krzywce, obudowa nie jest potrzebna. Przenosi obciążenie promieniowe, często ze znaczną składową udarową.
Gdzie się stosuje
Mechanizmy krzywkowe i kopiały, prowadnice liniowe, przenośniki rolkowe i transportery, automaty pakujące i tłoczące, wysięgniki teleskopowe. Montuje się ją na czopie (sworzniu) albo na osi w widełkach, zależnie od wykonania.
Kiedy nie stosować
Nie zastępuje zwykłego łożyska poprzecznego osadzonego między wałem a korpusem: jej nośność wyznaczono dla toczenia się pierścienia po bieżni, a nie dla równomiernego podparcia na całym obwodzie. Odwrotna zamiana też jest błędem: cienki pierścień zewnętrzny zwykłego łożyska puszczony po szynie ulega wgnieceniu.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
