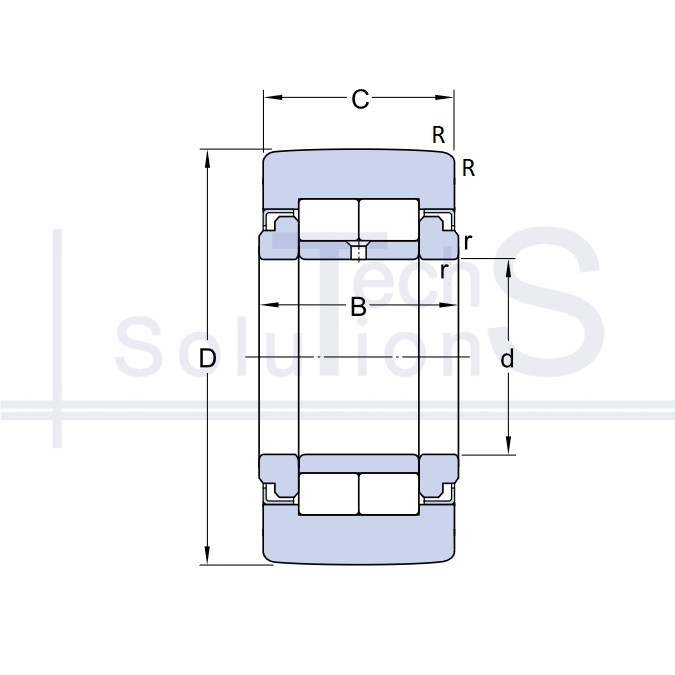

Rolka nośna NUTR 30 A SKF 30 × 62 × 29 mm
Charakterystyka
NUTR 30 A SKF
- Oznaczenie
- NUTR 30 A
- Producent
- SKF
- Średnica wewnętrzna d
- 30 mm
- Średnica zewnętrzna D
- 62 mm
- Szerokość B
- 29 mm
- Nośność dynamiczna C
- 41,3 kN
- Nośność statyczna C0
- 47,5 kN
- Prędkość graniczna
- 2 600 obr/min
- Waga
- 0,47 kg
- Promień fazy r
- 1 mm
- Elementy toczne
- Walcowe wałeczkowe
- Obecność czopu
- Bez czopa
- Szerokość pierścienia zewnętrznego C
- 28 mm
Krótko o produkcie
NUTR 30 A: rolka nośna marki SKF. Średnica wewnętrzna d 30 mm, średnica zewnętrzna D 62 mm, szerokość B 29 mm. Nośność dynamiczna C 41,3 kN, nośność statyczna C0 47,5 kN, prędkość graniczna 2600 obr/min, masa 0,47 kg.
Grubościenny pierścień zewnętrzny toczy się bezpośrednio po prowadnicy lub krzywce, obudowa nie jest potrzebna. Przenosi obciążenie promieniowe, często ze znaczną składową udarową.
Gdzie się stosuje
Mechanizmy krzywkowe i kopiały, prowadnice liniowe, przenośniki rolkowe i transportery, automaty pakujące i tłoczące, wysięgniki teleskopowe. Montuje się ją na czopie (sworzniu) albo na osi w widełkach, zależnie od wykonania.
Kiedy nie stosować
Nie zastępuje zwykłego łożyska poprzecznego osadzonego między wałem a korpusem: jej nośność wyznaczono dla toczenia się pierścienia po bieżni, a nie dla równomiernego podparcia na całym obwodzie. Odwrotna zamiana też jest błędem: cienki pierścień zewnętrzny zwykłego łożyska puszczony po szynie ulega wgnieceniu.
