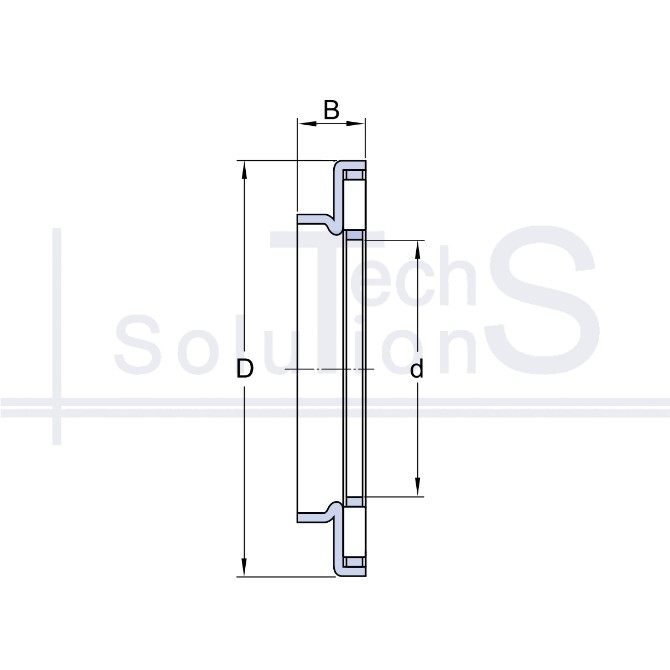

Łożysko igiełkowe wzdłużne AXW 15 SKF 15 × 31 × 2,75 mm
Charakterystyka
AXW 15 SKF
- Oznaczenie
- AXW 15
- Producent
- SKF
- Średnica wewnętrzna d
- 15 mm
- Średnica zewnętrzna D
- 31 mm
- Szerokość B
- 2,75 mm
- Nośność dynamiczna C
- 10,4 kN
- Nośność statyczna C0
- 37,5 kN
- Prędkość graniczna
- 9 000 obr/min
- Prędkość nominalna
- 4 500 obr/min
- Waga
- 0,01 kg
- Promień fazy r
- 0,3 mm
- Elementy toczne
- Igiełkowe
- Typ obciążenia
- Osiowe
Krótko o produkcie
AXW 15: łożysko igiełkowe wzdłużne marki SKF. Średnica wewnętrzna d 15 mm, średnica zewnętrzna D 31 mm, szerokość B 2,75 mm. Nośność dynamiczna C 10,4 kN, nośność statyczna C0 37,5 kN, prędkość graniczna 9000 obr/min, masa 0,01 kg.
Igiełki w koszyku między płaskimi tarczami: nośność osiowa przy wysokości przekroju kilku milimetrów.
Gdzie się stosuje
Skrzynie biegów i skrzynie rozdzielcze, kolumny kierownicze, pompy i silniki hydrauliczne osiowo-tłokowe, sprężarki, czoła satelitów przekładni planetarnych. Stosuje się je tam, gdzie podporę osiową trzeba zmieścić w kilku milimetrach wysokości.
Kiedy nie stosować
W ogóle nie przenosi obciążenia promieniowego. Koszyk z igiełkami pracuje tylko na szlifowanych tarczach albo na czołach o twardości około 58–64 HRC: na niehartowanym czole bieżnia zostaje wgnieciona. W węźle szybkoobrotowym nie zastąpi łożyska kulkowego wzdłużnego.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
O danych technicznych
* - Dane techniczne i inne informacje są podane wyłącznie w celach informacyjnych. Dostarczamy te dane i uważamy, że podane informacje są wiarygodne, jednak gwarancje dokładności lub kompletności takich informacji nie mogą zostać udzielone
- Rysunki i obrazy mogą nie odzwierciedlać wszystkich cech konstrukcyjnych produktu.
