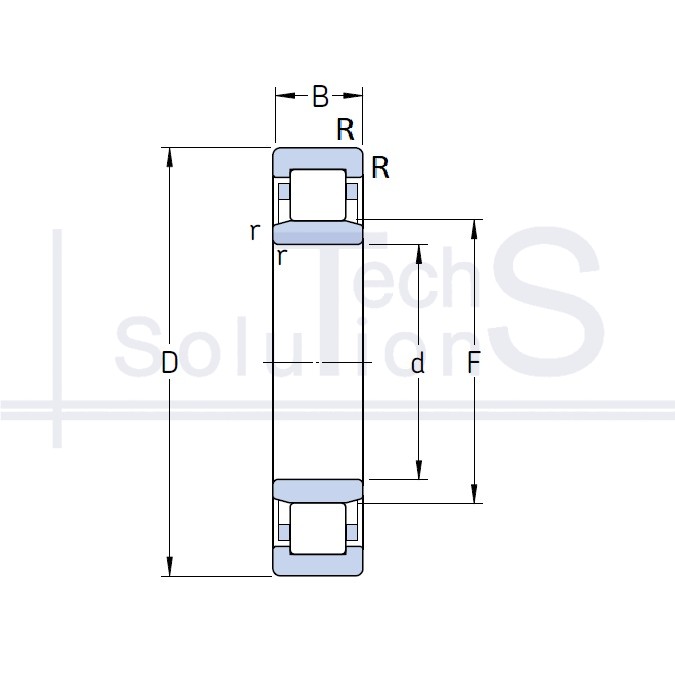

Łożysko walcowe poprzeczne NU 244 ECML SKF 220 × 400 × 65 mm
Charakterystyka
NU 244 ECML SKF
- Oznaczenie
- NU 244 ECML
- Producent
- SKF
- Średnica wewnętrzna d
- 220 mm
- Średnica zewnętrzna D
- 400 mm
- Szerokość B
- 65 mm
- Nośność dynamiczna C
- 1060 kN
- Nośność statyczna C0
- 1 290 kN
- Prędkość graniczna
- 3 000 obr/min
- Prędkość nominalna
- 1 700 obr/min
- Waga
- 38,2 kg
- Promień fazy r
- 4 mm
- Elementy toczne
- Walcowe wałeczkowe
- Typ obciążenia
- Promieniowe
- Tworząca wewnętrzna F
- 268 mm
- Dopuszczalne przesunięcie osiowe s
- 2,3 mm
Krótko o produkcie
NU 244 ECML: łożysko walcowe poprzeczne marki SKF. Średnica wewnętrzna d 220 mm, średnica zewnętrzna D 400 mm, szerokość B 65 mm. Nośność dynamiczna C 1060 kN, nośność statyczna C0 1290 kN, prędkość graniczna 3000 obr/min, masa 38,2 kg.
Liniowy styk wałeczka z bieżnią daje wysoką nośność promieniową i odporność na obciążenia udarowe. Pierścienie są rozłączne, co ułatwia montaż i demontaż.
Gdzie się stosuje
Podpora swobodna wałów przekładni, skrzyń biegów i dużych silników elektrycznych, łożyskowanie walców, węzły o wysokiej sztywności promieniowej. Wykonania N i NU pozwalają wałowi swobodnie wydłużać się przy nagrzewaniu, a NJ i NUP ustalają go w jednym lub w obu kierunkach.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego: wykonania N i NU w ogóle nie przenoszą obciążenia osiowego. Wał przesunie się wzdłuż osi, czoła wałeczków oprą się o obrzeża pierścienia, pojawi się nagrzewanie i zatarcia. Odwrotna zamiana też jest błędem: łożysko nie jest samonastawne, a niewspółosiowość podpór przenosi styk wałeczka na krawędź bieżni.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
