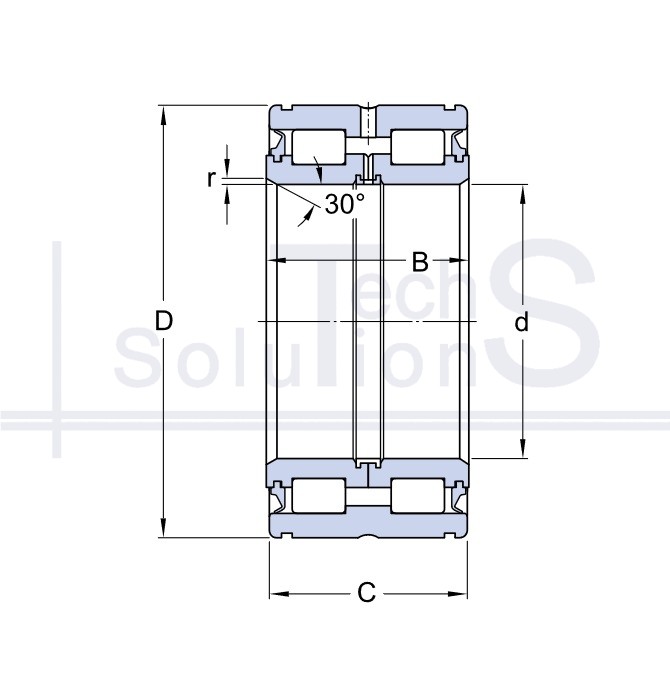

Łożysko walcowe poprzeczne NNF 5009 ADB 2LSV SKF 45 × 75 × 40 mm
Charakterystyka
NNF 5009 ADB 2LSV SKF
- Oznaczenie
- NNF 5009 ADB 2LSV
- Producent
- SKF
- Średnica wewnętrzna d
- 45 mm
- Średnica zewnętrzna D
- 75 mm
- Szerokość B
- 40 mm
- Nośność dynamiczna C
- 102 kN
- Nośność statyczna C0
- 146 kN
- Prędkość graniczna
- 1 800 obr/min
- Waga
- 0,7 kg
- Promień fazy r
- 0,8 mm
- Elementy toczne
- Walcowe wałeczkowe
- Typ obciążenia
- Promieniowe
- Szerokość pierścienia zewnętrznego C
- 39 mm
Krótko o produkcie
NNF 5009 ADB 2LSV: łożysko walcowe poprzeczne marki SKF. Średnica wewnętrzna d 45 mm, średnica zewnętrzna D 75 mm, szerokość B 40 mm. Nośność dynamiczna C 102 kN, nośność statyczna C0 146 kN, prędkość graniczna 1800 obr/min, masa 0,7 kg.
Liniowy styk wałeczka z bieżnią daje wysoką nośność promieniową i odporność na obciążenia udarowe. Pierścienie są rozłączne, co ułatwia montaż i demontaż.
Gdzie się stosuje
Podpora swobodna wałów przekładni, skrzyń biegów i dużych silników elektrycznych, łożyskowanie walców, węzły o wysokiej sztywności promieniowej. Wykonania N i NU pozwalają wałowi swobodnie wydłużać się przy nagrzewaniu, a NJ i NUP ustalają go w jednym lub w obu kierunkach.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego: wykonania N i NU w ogóle nie przenoszą obciążenia osiowego. Wał przesunie się wzdłuż osi, czoła wałeczków oprą się o obrzeża pierścienia, pojawi się nagrzewanie i zatarcia. Odwrotna zamiana też jest błędem: łożysko nie jest samonastawne, a niewspółosiowość podpór przenosi styk wałeczka na krawędź bieżni.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
