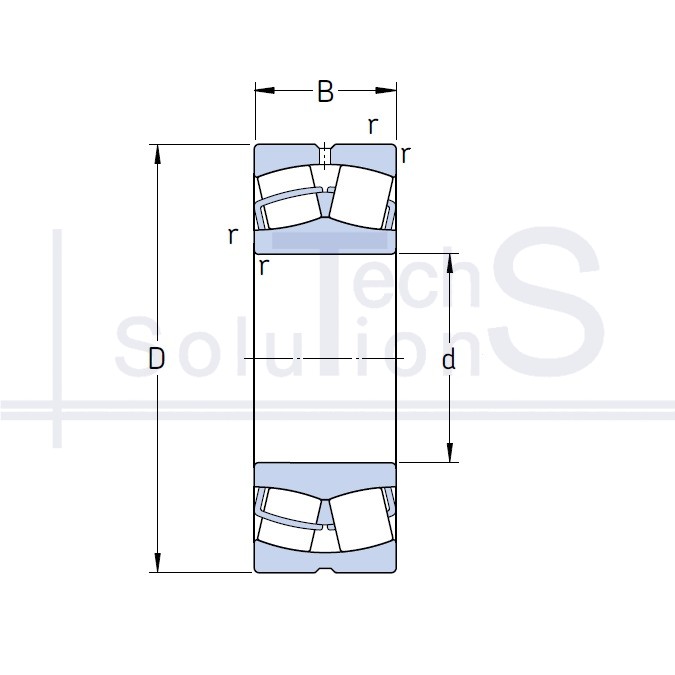

Łożysko baryłkowe poprzeczne 22236 CC/C4W33 SKF 180 × 320 × 86 mm
Charakterystyka
22236 CC/C4W33 SKF
- Oznaczenie
- 22236 CC/C4W33
- Producent
- SKF
- Średnica wewnętrzna d
- 180 mm
- Średnica zewnętrzna D
- 320 mm
- Szerokość B
- 86 mm
- Nośność dynamiczna C
- 1180 kN
- Nośność statyczna C0
- 1 560 kN
- Prędkość graniczna
- 2 600 obr/min
- Prędkość nominalna
- 1 800 obr/min
- Waga
- 29 kg
- Promień fazy r
- 4 mm
- Luz promieniowy
- C4
- Elementy toczne
- Baryłkowe wałeczkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Otwór montażowy
- Wałeczkowe
Krótko o produkcie
22236 CC/C4W33: łożysko baryłkowe marki SKF. Średnica wewnętrzna d 180 mm, średnica zewnętrzna D 320 mm, szerokość B 86 mm. Nośność dynamiczna C 1180 kN, nośność statyczna C0 1560 kN, prędkość graniczna 2600 obr/min, masa 29 kg.
Dwa rzędy wałeczków baryłkowych na kulistej bieżni pierścienia zewnętrznego: wysoka nośność połączona z kompensacją niewspółosiowości. Do dużych i udarowych obciążeń przy niskich i średnich prędkościach obrotowych.
Gdzie się stosuje
Przesiewacze wibracyjne i sita, bębny przenośników taśmowych, kruszarki, młyny, wentylatory dużej mocy, długie wały transmisyjne, które się uginają. Kulista bieżnia zewnętrzna kompensuje niewspółosiowość podpór w spawanej ramie, której nie da się usunąć obróbką.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego poprzecznego w węźle szybkoobrotowym: w tym samym rozmiarze prędkość graniczna łożyska baryłkowego bywa kilka razy niższa, więc węzeł się przegrzeje i wypchnie smar przez uszczelnienia. Odwrotna zamiana kosztuje jeszcze więcej: jeśli podpory są niewspółosiowe, każde sztywne łożysko będzie pracować na krawędzi bieżni i zacznie się łuszczyć po kilkuset godzinach.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
O danych technicznych
* - Dane techniczne i inne informacje są podane wyłącznie w celach informacyjnych. Dostarczamy te dane i uważamy, że podane informacje są wiarygodne, jednak gwarancje dokładności lub kompletności takich informacji nie mogą zostać udzielone
- Rysunki i obrazy mogą nie odzwierciedlać wszystkich cech konstrukcyjnych produktu.
