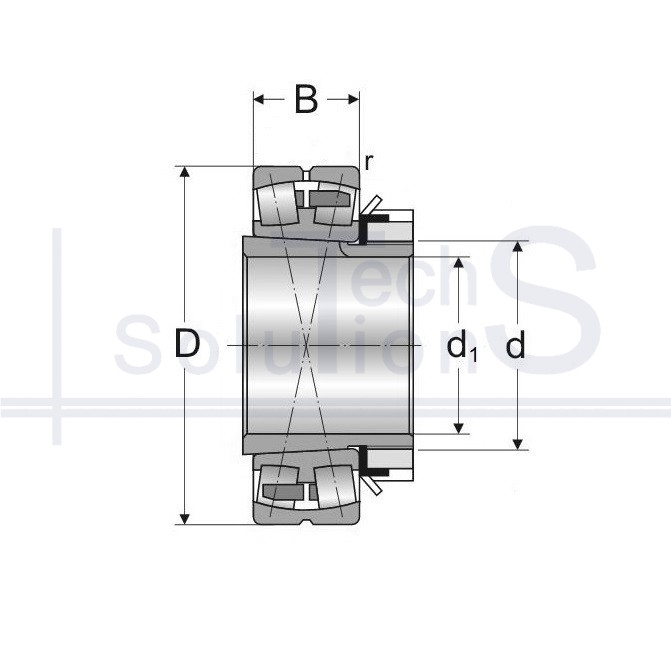

Łożysko baryłkowe 22218KMBW33+H318 NTE 90 × 160 × 40 mm
Charakterystyka
22218KMBW33+H318 NTE
- Oznaczenie
- 22218KMBW33+H318
- Producent
- NTE
- Średnica wewnętrzna d
- 90 mm
- Średnica zewnętrzna D
- 160 mm
- Szerokość B
- 40 mm
- Nośność dynamiczna C
- 325 kN
- Nośność statyczna C0
- 375 kN
- Prędkość graniczna
- 5 300 obr/min
- Prędkość nominalna
- 3 800 obr/min
- Waga
- 5 kg
- Elementy toczne
- Baryłkowe wałeczkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Otwór montażowy
- Stożkowe
- Tuleja zaciskowa
- H318
- Średnica osadzenia tulei d1
- 80 mm
Krótko o produkcie
22218KMBW33+H318: łożysko baryłkowe marki NTE. Średnica wewnętrzna d 90 mm, średnica zewnętrzna D 160 mm, szerokość B 40 mm. Nośność dynamiczna C 325 kN, nośność statyczna C0 375 kN, prędkość graniczna 5300 obr/min, masa 5 kg.
Dwa rzędy wałeczków baryłkowych na kulistej bieżni pierścienia zewnętrznego: wysoka nośność połączona z kompensacją niewspółosiowości. Do dużych i udarowych obciążeń przy niskich i średnich prędkościach obrotowych.
Gdzie się stosuje
Przesiewacze wibracyjne i sita, bębny przenośników taśmowych, kruszarki, młyny, wentylatory dużej mocy, długie wały transmisyjne, które się uginają. Kulista bieżnia zewnętrzna kompensuje niewspółosiowość podpór w spawanej ramie, której nie da się usunąć obróbką.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego poprzecznego w węźle szybkoobrotowym: w tym samym rozmiarze prędkość graniczna łożyska baryłkowego bywa kilka razy niższa, więc węzeł się przegrzeje i wypchnie smar przez uszczelnienia. Odwrotna zamiana kosztuje jeszcze więcej: jeśli podpory są niewspółosiowe, każde sztywne łożysko będzie pracować na krawędzi bieżni i zacznie się łuszczyć po kilkuset godzinach.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
