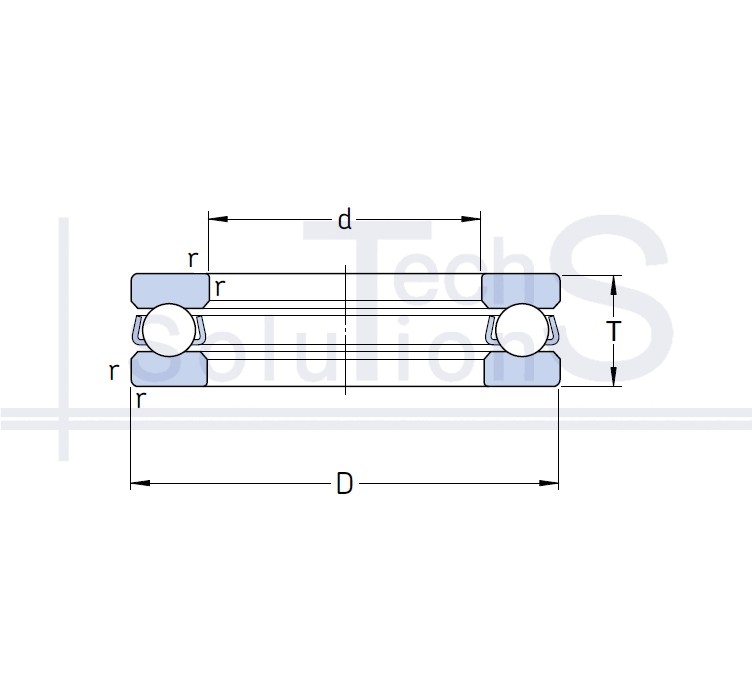

Łożysko kulkowe oporowe 51203 SKF 17 × 35 × 12 mm
Charakterystyka
51203 SKF
- Oznaczenie
- 51203
- Producent
- SKF
- Średnica wewnętrzna d
- 17 mm
- Średnica zewnętrzna D
- 35 mm
- Wysokość T
- 12 mm
- Nośność dynamiczna C
- 16,3 kN
- Nośność statyczna C0
- 27 kN
- Prędkość graniczna
- 9 500 obr/min
- Prędkość nominalna
- 6 700 obr/min
- Waga
- 0,053 kg
- Promień fazy r
- 0,6 mm
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Osiowe
Krótko o produkcie
51203: łożysko kulkowe wzdłużne marki SKF. Średnica wewnętrzna d 17 mm, średnica zewnętrzna D 35 mm, wysokość montażowa T 12 mm. Nośność dynamiczna C 16,3 kN, nośność statyczna C0 27 kN, prędkość graniczna 9500 obr/min, masa 0,053 kg.
Przenosi tylko obciążenie osiowe: jednokierunkowe w jednym kierunku, dwukierunkowe w obu. Nie przenosi obciążenia promieniowego, wał musi ustalać inna podpora.
Gdzie się stosuje
Pionowe wały mieszadeł i wirówek, stoły i wieńce obrotowe, podnośniki śrubowe, kły i koniki obrabiarek, przekładnie ślimakowe jako podpora siły osiowej. Zawsze pracuje w parze z łożyskiem poprzecznym, które centruje wał.
Kiedy nie stosować
Nie stosować zamiast łożyska skośnego ani stożkowego: ten typ w ogóle nie przenosi składowej promieniowej. Pierścienie się przekoszą, kulki naprą na koszyk i go zniszczą, a węzeł się zablokuje. Nie może też być jedyną podporą wału, bo nie ma czym go centrować. Trzeba pamiętać o dolnej granicy: przy zbyt małym obciążeniu kulki ślizgają się zamiast toczyć, dlatego minimalne obciążenie osiowe musi zapewnić sprężyna lub ciężar węzła.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
