Łożysko baryłkowe 22320 CW33 NTE 100 × 215 × 73 mm
Charakterystyka
22320 CW33 NTE
- Oznaczenie
- 22320 CW33
- Producent
- NTE

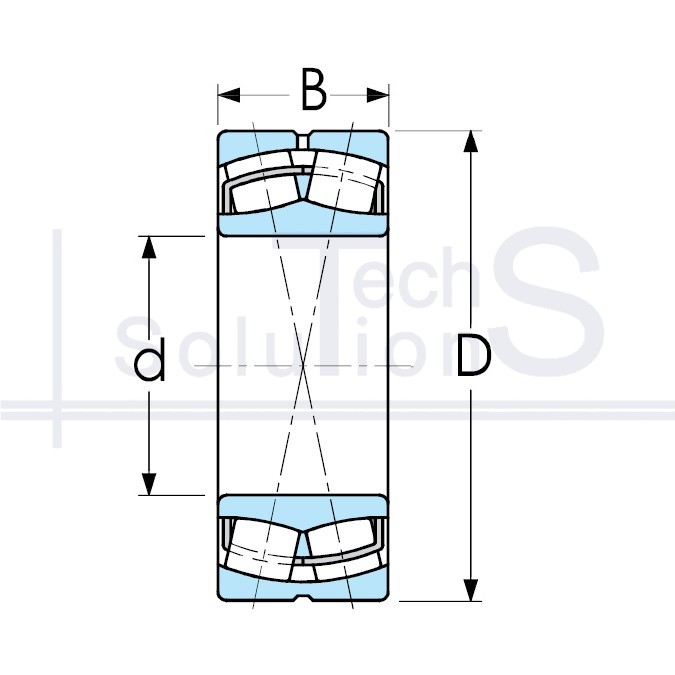

- Średnica wewnętrzna d
- 100 mm
- Średnica zewnętrzna D
- 215 mm
- Szerokość B
- 73 mm
- Nośność dynamiczna C
- 815 kN
- Nośność statyczna C0
- 950 kN
- Prędkość graniczna
- 30 000 obr/min
- Prędkość nominalna
- 2 400 obr/min
- Waga
- 12,5 kg
- Elementy toczne
- Baryłkowe wałeczkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Otwór montażowy
- Walcowe
Krótko o produkcie
22320 CW33: łożysko baryłkowe marki NTE. Średnica wewnętrzna d 100 mm, średnica zewnętrzna D 215 mm, szerokość B 73 mm. Nośność dynamiczna C 815 kN, nośność statyczna C0 950 kN, prędkość graniczna 30 000 obr/min, masa 12,5 kg.
Dwa rzędy wałeczków baryłkowych na kulistej bieżni pierścienia zewnętrznego: wysoka nośność połączona z kompensacją niewspółosiowości. Do dużych i udarowych obciążeń przy niskich i średnich prędkościach obrotowych.
Gdzie się stosuje
Przesiewacze wibracyjne i sita, bębny przenośników taśmowych, kruszarki, młyny, wentylatory dużej mocy, długie wały transmisyjne, które się uginają. Kulista bieżnia zewnętrzna kompensuje niewspółosiowość podpór w spawanej ramie, której nie da się usunąć obróbką.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego poprzecznego w węźle szybkoobrotowym: w tym samym rozmiarze prędkość graniczna łożyska baryłkowego bywa kilka razy niższa, więc węzeł się przegrzeje i wypchnie smar przez uszczelnienia. Odwrotna zamiana kosztuje jeszcze więcej: jeśli podpory są niewspółosiowe, każde sztywne łożysko będzie pracować na krawędzi bieżni i zacznie się łuszczyć po kilkuset godzinach.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
O danych technicznych
* - Dane techniczne i inne informacje są podane wyłącznie w celach informacyjnych. Dostarczamy te dane i uważamy, że podane informacje są wiarygodne, jednak gwarancje dokładności lub kompletności takich informacji nie mogą zostać udzielone
- Rysunki i obrazy mogą nie odzwierciedlać wszystkich cech konstrukcyjnych produktu.
