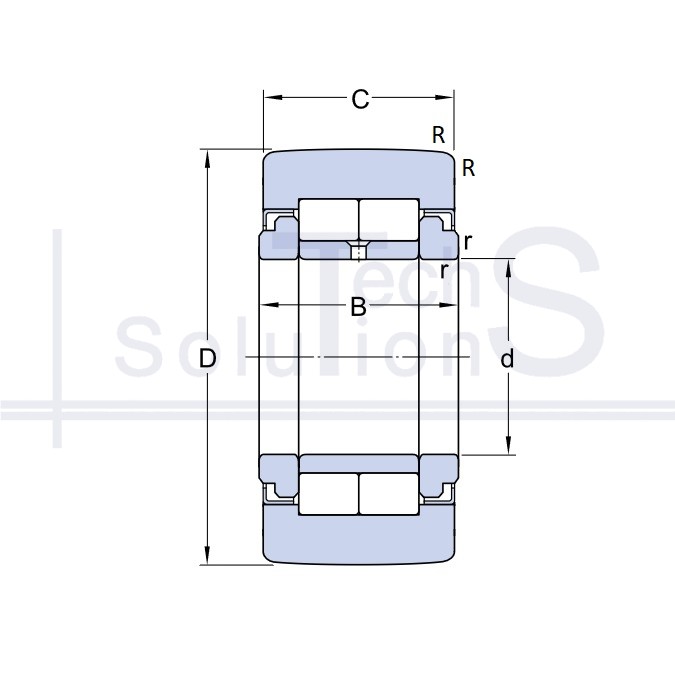

Rolka nośna NUTR 25 A SKF 25 × 52 × 25 mm
Charakterystyka
NUTR 25 A SKF
- Oznaczenie
- NUTR 25 A
- Producent
- SKF
- Średnica wewnętrzna d
- 25 mm
- Średnica zewnętrzna D
- 52 mm
- Szerokość B
- 25 mm
- Nośność dynamiczna C
- 29,7 kN
- Nośność statyczna C0
- 36 kN
- Prędkość graniczna
- 3 200 obr/min
- Waga
- 0,28 kg
- Promień fazy r
- 1 mm
- Elementy toczne
- Walcowe wałeczkowe
- Obecność czopu
- Bez czopa
- Szerokość pierścienia zewnętrznego C
- 24 mm
Krótko o produkcie
NUTR 25 A: rolka nośna marki SKF. Średnica wewnętrzna d 25 mm, średnica zewnętrzna D 52 mm, szerokość B 25 mm. Nośność dynamiczna C 29,7 kN, nośność statyczna C0 36 kN, prędkość graniczna 3200 obr/min, masa 0,28 kg.
Grubościenny pierścień zewnętrzny toczy się bezpośrednio po prowadnicy lub krzywce, obudowa nie jest potrzebna. Przenosi obciążenie promieniowe, często ze znaczną składową udarową.
Gdzie się stosuje
Mechanizmy krzywkowe i kopiały, prowadnice liniowe, przenośniki rolkowe i transportery, automaty pakujące i tłoczące, wysięgniki teleskopowe. Montuje się ją na czopie (sworzniu) albo na osi w widełkach, zależnie od wykonania.
Kiedy nie stosować
Nie zastępuje zwykłego łożyska poprzecznego osadzonego między wałem a korpusem: jej nośność wyznaczono dla toczenia się pierścienia po bieżni, a nie dla równomiernego podparcia na całym obwodzie. Odwrotna zamiana też jest błędem: cienki pierścień zewnętrzny zwykłego łożyska puszczony po szynie ulega wgnieceniu.
