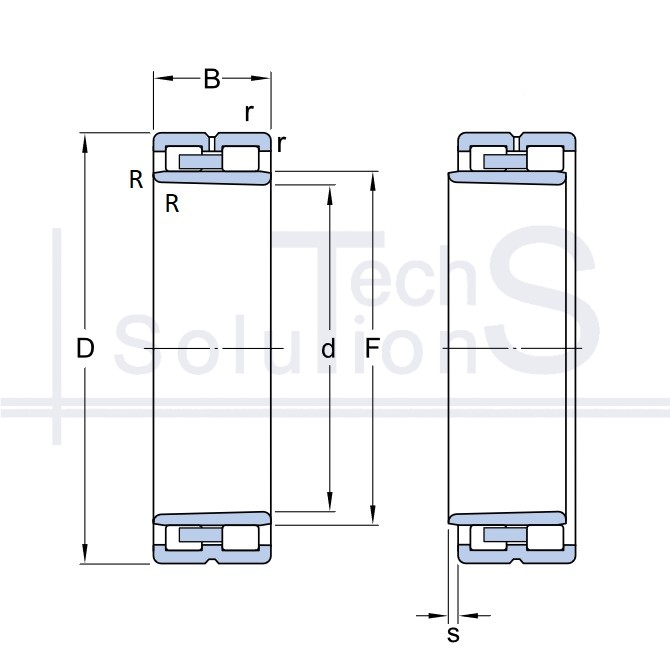

Łożysko walcowe poprzeczne NNU 4924 BK/SPW33 SKF 120 × 165 × 45 mm
Charakterystyka
NNU 4924 BK/SPW33 SKF
- Oznaczenie
- NNU 4924 BK/SPW33
- Producent
- SKF
- Średnica wewnętrzna d
- 120 mm
- Średnica zewnętrzna D
- 165 mm
- Szerokość B
- 45 mm
- Nośność dynamiczna C
- 176 kN
- Nośność statyczna C0
- 340 kN
- Prędkość graniczna
- 5 300 obr/min
- Prędkość nominalna
- 4 800 obr/min
- Waga
- 2,8 kg
- Promień fazy r
- 0,6 mm
- Elementy toczne
- Walcowe wałeczkowe
- Typ obciążenia
- Promieniowe
- Dokładność wykonania
- Precyzyjna
- Tworząca wewnętrzna F
- 134,5 mm
- Dopuszczalne przesunięcie osiowe s
- 1,1 mm
Krótko o produkcie
NNU 4924 BK/SPW33: łożysko walcowe poprzeczne marki SKF. Średnica wewnętrzna d 120 mm, średnica zewnętrzna D 165 mm, szerokość B 45 mm. Nośność dynamiczna C 176 kN, nośność statyczna C0 340 kN, prędkość graniczna 5300 obr/min, masa 2,8 kg.
Liniowy styk wałeczka z bieżnią daje wysoką nośność promieniową i odporność na obciążenia udarowe. Pierścienie są rozłączne, co ułatwia montaż i demontaż.
Gdzie się stosuje
Podpora swobodna wałów przekładni, skrzyń biegów i dużych silników elektrycznych, łożyskowanie walców, węzły o wysokiej sztywności promieniowej. Wykonania N i NU pozwalają wałowi swobodnie wydłużać się przy nagrzewaniu, a NJ i NUP ustalają go w jednym lub w obu kierunkach.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego: wykonania N i NU w ogóle nie przenoszą obciążenia osiowego. Wał przesunie się wzdłuż osi, czoła wałeczków oprą się o obrzeża pierścienia, pojawi się nagrzewanie i zatarcia. Odwrotna zamiana też jest błędem: łożysko nie jest samonastawne, a niewspółosiowość podpór przenosi styk wałeczka na krawędź bieżni.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
