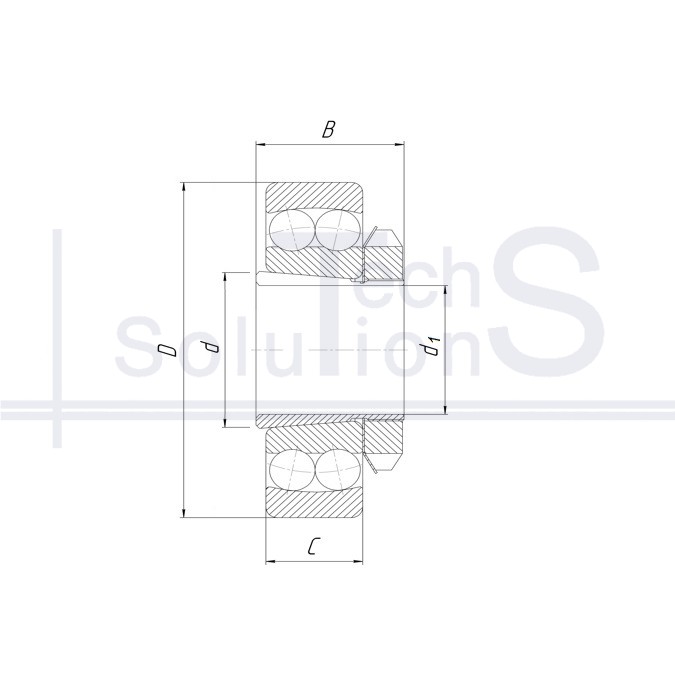

Łożysko samonastawne 1213K+H213 NTE 65 × 120 × 40 mm
Charakterystyka
1213K+H213 NTE
- Oznaczenie
- 1213K+H213
- Producent
- NTE
- Średnica wewnętrzna d
- 65 mm
- Średnica zewnętrzna D
- 120 mm
- Szerokość B
- 40 mm
- Waga
- 1,55 kg
- Szerokość pierścienia zewnętrznego C
- 23 mm
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Otwór montażowy
- Stożkowe
- Tuleja zaciskowa
- H213
- Średnica osadzenia tulei d1
- 60 mm
Krótko o produkcie
1213K+H213: łożysko kulkowe samonastawne marki NTE. Średnica wewnętrzna d 65 mm, średnica zewnętrzna D 120 mm, szerokość B 40 mm. Masa 1,55 kg.
Kulista bieżnia pierścienia zewnętrznego pozwala pierścieniowi wewnętrznemu z kulkami wychylać się względem zewnętrznego, więc łożysko kompensuje niewspółosiowość wału względem korpusu. Moment tarcia jest niższy niż w łożysku baryłkowym, nośność mniejsza.
Gdzie się stosuje
Wały transmisyjne i napędowe na trzech i więcej podporach, wentylatory, maszyny włókiennicze i rolnicze, przenośniki, w których obudowy przykręca się do spawanej ramy bez wspólnej obróbki gniazd. Moment tarcia jest niższy niż w łożysku baryłkowym, więc przy długiej pracy podpora mniej się nagrzewa.
Kiedy nie stosować
Nie stosować zamiast łożyska baryłkowego w obciążonym węźle: punktowy styk kulek daje kilkakrotnie niższą nośność C, a trwałość spada z trzecią potęgą stosunku C/P. Dwa razy za mała nośność to osiem razy krótsza trwałość. Nie stosować zamiast sztywnego łożyska kulkowego tam, gdzie potrzebna jest sztywność kątowa: pierścień zewnętrzny nie ustala kąta pochylenia wału i węzeł zachowuje się jak przegub, przez co cierpią sąsiednie zazębienia i uszczelnienia. Nie stosować, gdy na łożysko działa obciążenie osiowe.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
