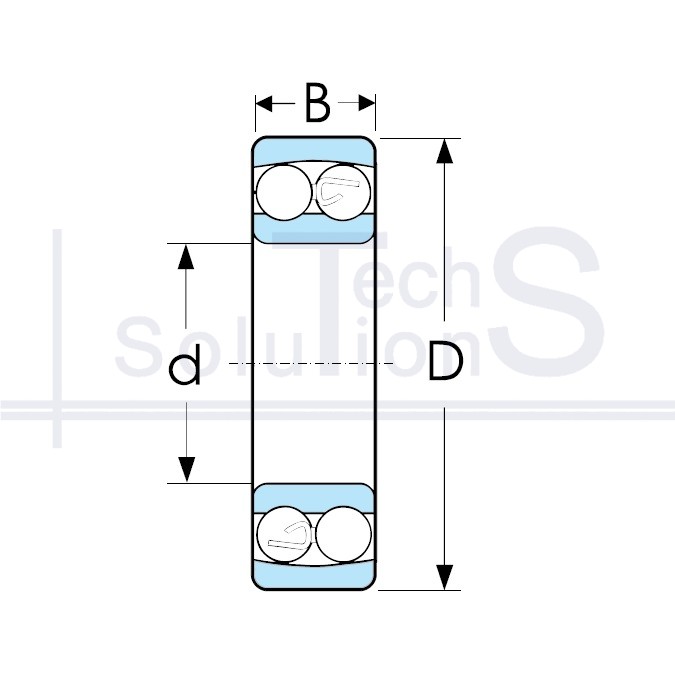

Łożysko samonastawne 1314 NTE 70 × 150 × 35 mm
Charakterystyka
1314 NTE
- Oznaczenie
- 1314
- Producent
- NTE
- Średnica wewnętrzna d
- 70 mm
- Średnica zewnętrzna D
- 150 mm
- Szerokość B
- 35 mm
- Nośność dynamiczna C
- 74,1 kN
- Nośność statyczna C0
- 27,5 kN
- Prędkość graniczna
- 6 000 obr/min
- Prędkość nominalna
- 8 500 obr/min
- Waga
- 3 kg
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Otwór montażowy
- Walcowe
Krótko o produkcie
1314: łożysko kulkowe samonastawne marki NTE. Średnica wewnętrzna d 70 mm, średnica zewnętrzna D 150 mm, szerokość B 35 mm. Nośność dynamiczna C 74,1 kN, nośność statyczna C0 27,5 kN, prędkość graniczna 6000 obr/min, masa 3 kg.
Kulista bieżnia pierścienia zewnętrznego pozwala pierścieniowi wewnętrznemu z kulkami wychylać się względem zewnętrznego, więc łożysko kompensuje niewspółosiowość wału względem korpusu. Moment tarcia jest niższy niż w łożysku baryłkowym, nośność mniejsza.
Gdzie się stosuje
Wały transmisyjne i napędowe na trzech i więcej podporach, wentylatory, maszyny włókiennicze i rolnicze, przenośniki, w których obudowy przykręca się do spawanej ramy bez wspólnej obróbki gniazd. Moment tarcia jest niższy niż w łożysku baryłkowym, więc przy długiej pracy podpora mniej się nagrzewa.
Kiedy nie stosować
Nie stosować zamiast łożyska baryłkowego w obciążonym węźle: punktowy styk kulek daje kilkakrotnie niższą nośność C, a trwałość spada z trzecią potęgą stosunku C/P. Dwa razy za mała nośność to osiem razy krótsza trwałość. Nie stosować zamiast sztywnego łożyska kulkowego tam, gdzie potrzebna jest sztywność kątowa: pierścień zewnętrzny nie ustala kąta pochylenia wału i węzeł zachowuje się jak przegub, przez co cierpią sąsiednie zazębienia i uszczelnienia. Nie stosować, gdy na łożysko działa obciążenie osiowe.
