Łożysko z obudową CS 203 2RS NTE 17 × 40 × 12 mm
Charakterystyka
CS 203 2RS NTE
- Oznaczenie
- CS 203 2RS
- Producent
- NTE

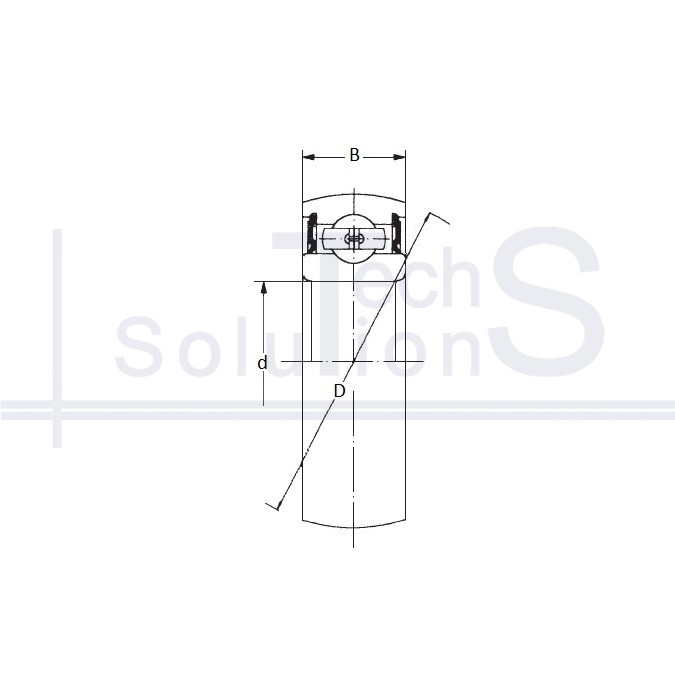

- Średnica wewnętrzna d
- 17 mm
- Średnica zewnętrzna D
- 40 mm
- Szerokość B
- 12 mm
- Nośność dynamiczna C
- 7,36 kN
- Nośność statyczna C0
- 4,48 kN
- Uszczelnienie
- Uszczelnienie stykowe z obu stron
- Waga
- 0,06 kg
- Elementy toczne
- Kulkowe
- Zastosowanie łożyska
- Łożysko rolnicze
Krótko o produkcie
CS 203 2RS: zespół łożyskowy marki NTE. Średnica wewnętrzna d 17 mm, średnica zewnętrzna D 40 mm, szerokość B 12 mm. Uszczelnienie: stykowe z obu stron. Nośność dynamiczna C 7,36 kN, nośność statyczna C0 4,48 kN, masa 0,06 kg.
Łożysko w gotowej obudowie stojącej lub kołnierzowej: przykręca się je do płaszczyzny, obróbka otworu nie jest potrzebna. Zwykle samonastawne, z uszczelnieniami i fabrycznie nasmarowane.
Gdzie się stosuje
Bębny napędowe i napinające przenośników, wały wentylatorów, przenośniki ślimakowe, transportery, maszyny rolnicze: ramy z ceowników i blach, w których nie da się wykonać współosiowych otworów. Mocowanie na wale wkrętami ustalającymi, pierścieniem mimośrodowym lub tuleją mocującą, a kuliste osadzenie w obudowie kompensuje niewspółosiowość.
Kiedy nie stosować
Nie traktować jako zamiennika łożyska w obrobionym gnieździe korpusu: zgadza się tylko średnica otworu pod wał, a sposób mocowania jest inny, łapy lub kołnierz z własnym rozstawem śrub, więc zespół po prostu nie wejdzie na miejsce. I odwrotnie, samo łożysko nie zastąpi zespołu: znikają uszczelnienia, mocowanie na wale i kompensacja niewspółosiowości, dla których zespół zastosowano. Obroty ogranicza uszczelnienie i mocowanie wkrętami: przy wysokiej prędkości grzeją się uszczelki, a wkręty na niehartowanym wale wybijają osadzenie.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
