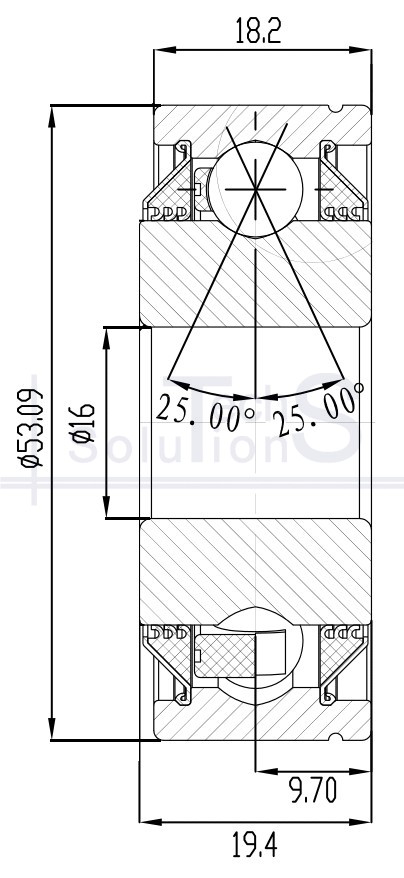

Łożysko kulkowe skośne AA 205 DD NTE 16 × 53,09 × 19,4 mm
Charakterystyka
AA 205 DD NTE
- Oznaczenie
- AA 205 DD
- Producent
- NTE
- Średnica wewnętrzna d
- 16 mm
- Średnica zewnętrzna D
- 53,09 mm
- Szerokość B
- 19,4 mm
- Nośność dynamiczna C
- 14,02 kN
- Nośność statyczna C0
- 7,82 kN
- Waga
- 0,204 kg
- Szerokość pierścienia zewnętrznego C
- 18,2 mm
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowe i osiowe
- Zastosowanie łożyska
- Łożysko rolnicze
Krótko o produkcie
AA 205 DD: łożysko kulkowe skośne marki NTE. Średnica wewnętrzna d 16 mm, średnica zewnętrzna D 53,09 mm, szerokość B 19,4 mm. Nośność dynamiczna C 14,02 kN, nośność statyczna C0 7,82 kN, masa 0,204 kg.
Kąt działania pozwala przenosić obciążenie złożone: promieniowe razem z osiowym. Łożysko jednorzędowe przenosi obciążenie osiowe tylko w jednym kierunku, dlatego montuje się je parami lub w zestawach.
Czteropunktowy styk, potrójne uszczelnienie
Gdzie się stosuje
Wrzeciona obrabiarek w zestawach DB, DF i DT, wały pomp odśrodkowych i sprężarek, przekładnie ślimakowe, elektrowrzeciona. Kąt 15° wybiera się pod wysokie obroty, a 40° pod obciążenie osiowe.
Kiedy nie stosować
Nie stosować pojedynczo zamiast łożyska kulkowego poprzecznego: obciążenie osiowe przenosi tylko w jednym kierunku, a siła przeciwna rozsuwa pierścienie, elementy toczne wychodzą z bieżni i węzeł rozpada się w trakcie pracy. Nie stosować zamiast łożyska stożkowego przy udarowym obciążeniu osiowym: punktowy styk kulki daje niższą nośność statyczną C0, na bieżniach zostają wgniecenia, po czym węzeł hałasuje i bije niezależnie od jakości smaru.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
