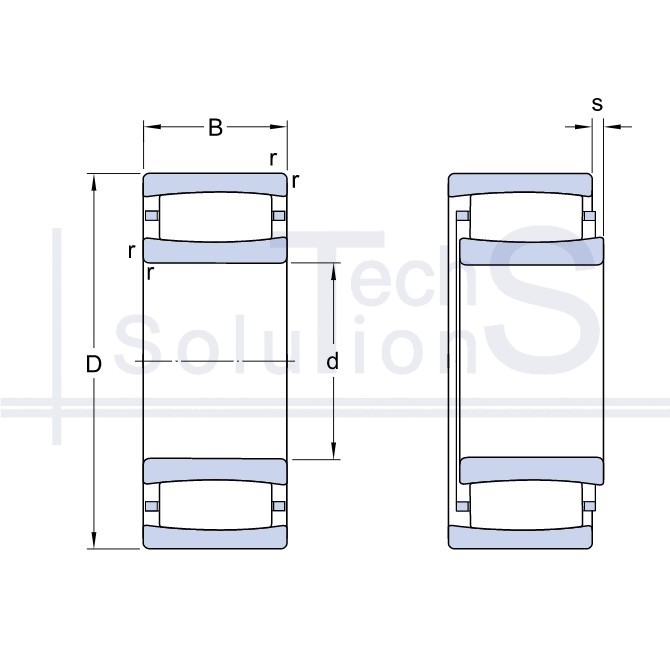

Toroidalne wałeczkowe C 2210 TN9 SKF 50 × 90 × 23 mm
Charakterystyka
C 2210 TN9 SKF
- Oznaczenie
- C 2210 TN9
- Producent
- SKF
- Średnica wewnętrzna d
- 50 mm
- Średnica zewnętrzna D
- 90 mm
- Szerokość B
- 23 mm
- Nośność dynamiczna C
- 98 kN
- Nośność statyczna C0
- 100 kN
- Prędkość graniczna
- 9 500 obr/min
- Waga
- 0,6 kg
- Promień fazy r
- 1,1 mm
- Elementy toczne
- Toroidalne wałeczkowe
- Typ obciążenia
- Promieniowe
- Dopuszczalne przesunięcie osiowe s
- 7,1 mm
Krótko o produkcie
C 2210 TN9: łożysko toroidalne marki SKF. Średnica wewnętrzna d 50 mm, średnica zewnętrzna D 90 mm, szerokość B 23 mm. Nośność dynamiczna C 98 kN, nośność statyczna C0 100 kN, prędkość graniczna 9500 obr/min, masa 0,6 kg.
Długie, wypukłe wałeczki na toroidalnych bieżniach: kompensuje zarówno niewspółosiowość, jak i przesunięcie osiowe wału wewnątrz łożyska, nie przenosząc dodatkowego obciążenia na podporę.
Gdzie się stosuje
Podpora swobodna długich wałów, które wydłużają się od ciepła: cylindry suszące maszyn papierniczych, wentylatory, bębny przenośników, walce, napędy z dużym rozstawem podpór. Pierścień zewnętrzny może przy tym być osadzony w korpusie ciasno.
Kiedy nie stosować
Nie przenosi obciążenia osiowego, dlatego nie może być podporą ustalającą i nie zastępuje łożyska baryłkowego. Na wale musi być druga podpora, która ustala wał osiowo.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
O danych technicznych
* - Dane techniczne i inne informacje są podane wyłącznie w celach informacyjnych. Dostarczamy te dane i uważamy, że podane informacje są wiarygodne, jednak gwarancje dokładności lub kompletności takich informacji nie mogą zostać udzielone
- Rysunki i obrazy mogą nie odzwierciedlać wszystkich cech konstrukcyjnych produktu.
