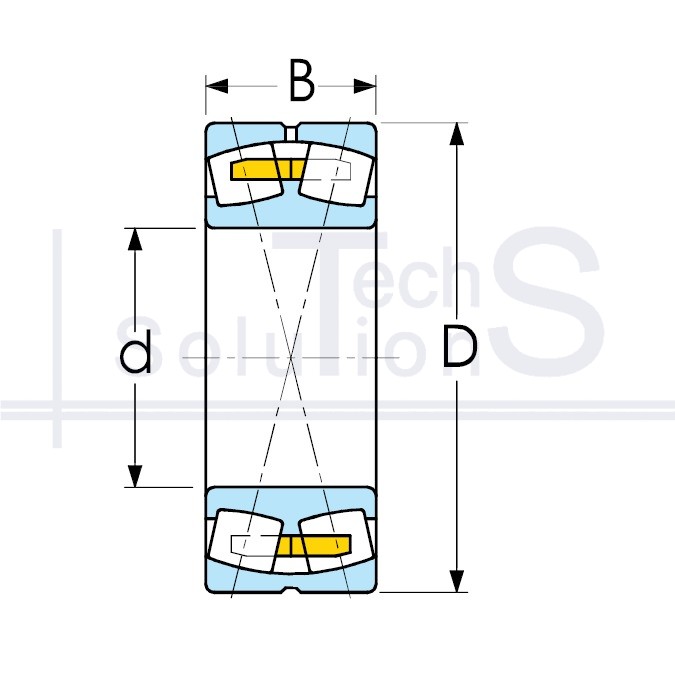

Łożysko baryłkowe 22317 MBW33 NTE 85 × 180 × 60 mm
Charakterystyka
22317 MBW33 NTE
- Oznaczenie
- 22317 MBW33
- Producent
- NTE
- Średnica wewnętrzna d
- 85 mm
- Średnica zewnętrzna D
- 180 mm
- Szerokość B
- 60 mm
- Nośność dynamiczna C
- 550 kN
- Nośność statyczna C0
- 620 kN
- Prędkość graniczna
- 3 800 obr/min
- Prędkość nominalna
- 2 800 obr/min
- Waga
- 7,65 kg
- Elementy toczne
- Baryłkowe wałeczkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Otwór montażowy
- Walcowe
Krótko o produkcie
22317 MBW33: łożysko baryłkowe marki NTE. Średnica wewnętrzna d 85 mm, średnica zewnętrzna D 180 mm, szerokość B 60 mm. Nośność dynamiczna C 550 kN, nośność statyczna C0 620 kN, prędkość graniczna 3800 obr/min, masa 7,65 kg.
Dwa rzędy wałeczków baryłkowych na kulistej bieżni pierścienia zewnętrznego: wysoka nośność połączona z kompensacją niewspółosiowości. Do dużych i udarowych obciążeń przy niskich i średnich prędkościach obrotowych.
Gdzie się stosuje
Przesiewacze wibracyjne i sita, bębny przenośników taśmowych, kruszarki, młyny, wentylatory dużej mocy, długie wały transmisyjne, które się uginają. Kulista bieżnia zewnętrzna kompensuje niewspółosiowość podpór w spawanej ramie, której nie da się usunąć obróbką.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego poprzecznego w węźle szybkoobrotowym: w tym samym rozmiarze prędkość graniczna łożyska baryłkowego bywa kilka razy niższa, więc węzeł się przegrzeje i wypchnie smar przez uszczelnienia. Odwrotna zamiana kosztuje jeszcze więcej: jeśli podpory są niewspółosiowe, każde sztywne łożysko będzie pracować na krawędzi bieżni i zacznie się łuszczyć po kilkuset godzinach.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
