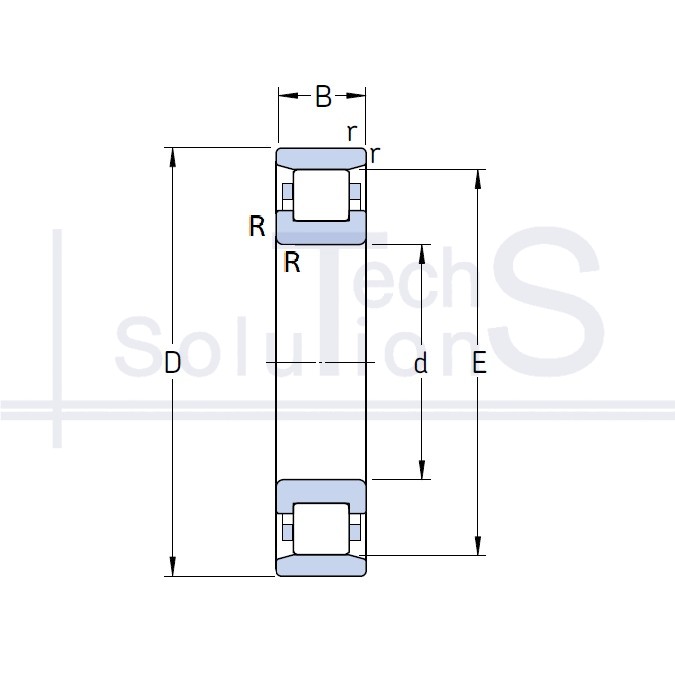

Łożysko walcowe poprzeczne N 319 ECP SKF 95 × 200 × 45 mm
Charakterystyka
N 319 ECP SKF
- Oznaczenie
- N 319 ECP
- Producent
- SKF
- Średnica wewnętrzna d
- 95 mm
- Średnica zewnętrzna D
- 200 mm
- Szerokość B
- 45 mm
- Nośność dynamiczna C
- 390 kN
- Nośność statyczna C0
- 390 kN
- Prędkość graniczna
- 4 300 obr/min
- Prędkość nominalna
- 3 600 obr/min
- Waga
- 6,206 kg
- Promień fazy r
- 3 mm
- Elementy toczne
- Walcowe wałeczkowe
- Typ obciążenia
- Promieniowe
- Dopuszczalne przesunięcie osiowe s
- 2,9 mm
- Tworząca zewnętrzna E
- 177,5 mm
Krótko o produkcie
N 319 ECP: łożysko walcowe poprzeczne marki SKF. Średnica wewnętrzna d 95 mm, średnica zewnętrzna D 200 mm, szerokość B 45 mm. Nośność dynamiczna C 390 kN, nośność statyczna C0 390 kN, prędkość graniczna 4300 obr/min, masa 6,206 kg.
Liniowy styk wałeczka z bieżnią daje wysoką nośność promieniową i odporność na obciążenia udarowe. Pierścienie są rozłączne, co ułatwia montaż i demontaż.
Gdzie się stosuje
Podpora swobodna wałów przekładni, skrzyń biegów i dużych silników elektrycznych, łożyskowanie walców, węzły o wysokiej sztywności promieniowej. Wykonania N i NU pozwalają wałowi swobodnie wydłużać się przy nagrzewaniu, a NJ i NUP ustalają go w jednym lub w obu kierunkach.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego: wykonania N i NU w ogóle nie przenoszą obciążenia osiowego. Wał przesunie się wzdłuż osi, czoła wałeczków oprą się o obrzeża pierścienia, pojawi się nagrzewanie i zatarcia. Odwrotna zamiana też jest błędem: łożysko nie jest samonastawne, a niewspółosiowość podpór przenosi styk wałeczka na krawędź bieżni.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
