Zespół łożyskowy napinający UCT 212 NTE
Charakterystyka
UCT 212 NTE
- Oznaczenie
- UCT 212
- Producent
- NTE

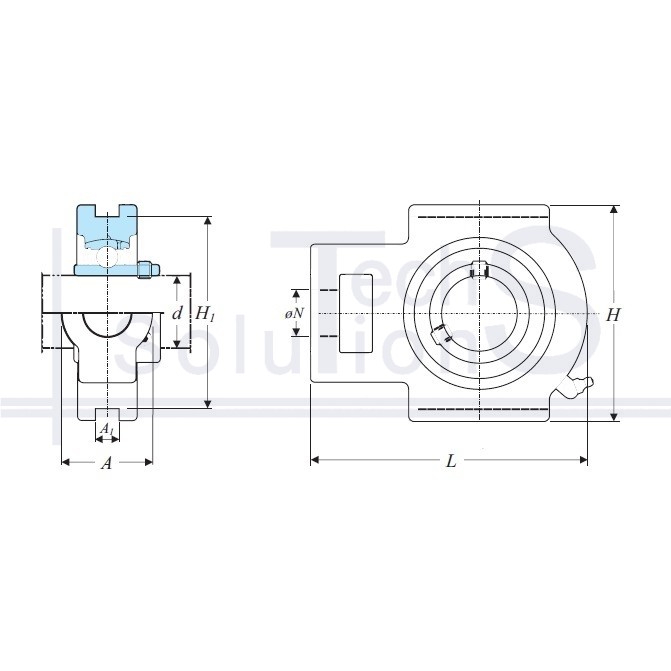

- Średnica wewnętrzna d
- 60 mm
- Nośność dynamiczna C
- 52,4 kN
- Nośność statyczna C0
- 36,2 kN
- Waga
- 4,9 kg
- Szerokość obudowy H
- 146 mm
- Wysokość obudowy A
- 64 mm
- Długość obudowy L
- 194 mm
- Szerokość rowka prowadzącego A1
- 22 mm
- Średnica otworu/gwintu N
- 35 mm
- Typ obciążenia
- Promieniowe
- Seria zespołu
- UCT
- Odległość między rowkami prowadnic H
- 130 mm
Krótko o produkcie
UCT 212: zespół łożyskowy marki NTE. Średnica wału 60 mm. Nośność dynamiczna C 52,4 kN, nośność statyczna C0 36,2 kN, masa 4,9 kg.
Łożysko w gotowej obudowie stojącej lub kołnierzowej: przykręca się je do płaszczyzny, obróbka otworu nie jest potrzebna. Zwykle samonastawne, z uszczelnieniami i fabrycznie nasmarowane.
Gdzie się stosuje
Bębny napędowe i napinające przenośników, wały wentylatorów, przenośniki ślimakowe, transportery, maszyny rolnicze: ramy z ceowników i blach, w których nie da się wykonać współosiowych otworów. Mocowanie na wale wkrętami ustalającymi, pierścieniem mimośrodowym lub tuleją mocującą, a kuliste osadzenie w obudowie kompensuje niewspółosiowość.
Kiedy nie stosować
Nie traktować jako zamiennika łożyska w obrobionym gnieździe korpusu: zgadza się tylko średnica otworu pod wał, a sposób mocowania jest inny, łapy lub kołnierz z własnym rozstawem śrub, więc zespół po prostu nie wejdzie na miejsce. I odwrotnie, samo łożysko nie zastąpi zespołu: znikają uszczelnienia, mocowanie na wale i kompensacja niewspółosiowości, dla których zespół zastosowano. Obroty ogranicza uszczelnienie i mocowanie wkrętami: przy wysokiej prędkości grzeją się uszczelki, a wkręty na niehartowanym wale wybijają osadzenie.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
