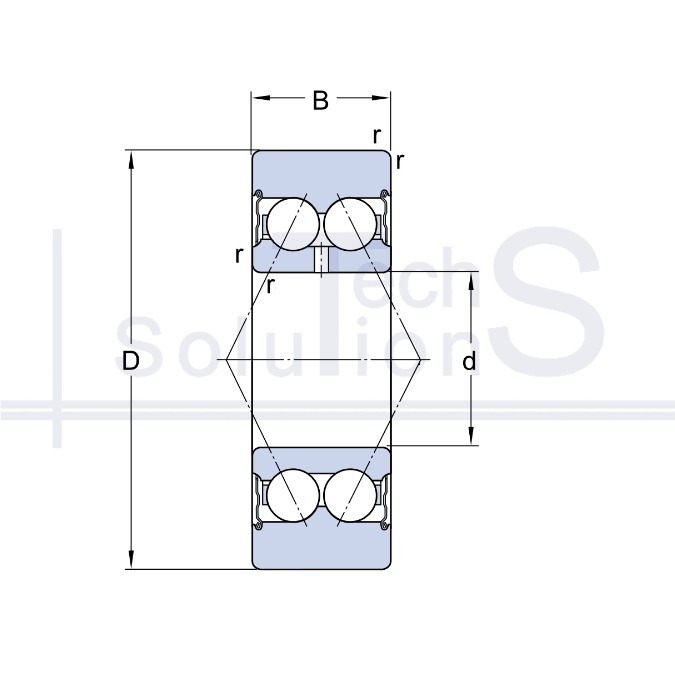

Rolka nośna 305701 C 2Z SKF 12 × 35 × 15,9 mm
Charakterystyka
305701 C 2Z SKF
- Oznaczenie
- 305701 C 2Z
- Producent
- SKF
- Średnica wewnętrzna d
- 12 mm
- Średnica zewnętrzna D
- 35 mm
- Szerokość B
- 15,9 mm
- Nośność dynamiczna C
- 10,1 kN
- Nośność statyczna C0
- 5,6 kN
- Prędkość graniczna
- 9 500 obr/min
- Uszczelnienie
- Metalowe uszczelnienie z obu stron
- Waga
- 0,078 kg
- Promień fazy r
- 0,6 mm
- Elementy toczne
- Kulkowe
- Liczba rzędów
- Dwurzędowe
- Obecność czopu
- Bez czopa
Krótko o produkcie
305701 C 2Z: rolka nośna marki SKF. Średnica wewnętrzna d 12 mm, średnica zewnętrzna D 35 mm, szerokość B 15,9 mm. Uszczelnienie: metalowe z obu stron. Nośność dynamiczna C 10,1 kN, nośność statyczna C0 5,6 kN, prędkość graniczna 9500 obr/min, masa 0,078 kg.
Grubościenny pierścień zewnętrzny toczy się bezpośrednio po prowadnicy lub krzywce, obudowa nie jest potrzebna. Przenosi obciążenie promieniowe, często ze znaczną składową udarową.
Gdzie się stosuje
Mechanizmy krzywkowe i kopiały, prowadnice liniowe, przenośniki rolkowe i transportery, automaty pakujące i tłoczące, wysięgniki teleskopowe. Montuje się ją na czopie (sworzniu) albo na osi w widełkach, zależnie od wykonania.
Kiedy nie stosować
Nie zastępuje zwykłego łożyska poprzecznego osadzonego między wałem a korpusem: jej nośność wyznaczono dla toczenia się pierścienia po bieżni, a nie dla równomiernego podparcia na całym obwodzie. Odwrotna zamiana też jest błędem: cienki pierścień zewnętrzny zwykłego łożyska puszczony po szynie ulega wgnieceniu.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
