Łożysko kulkowe wzdłużne 51326 NTE 130 × 225 × 75 mm
Charakterystyka
51326 NTE
- Oznaczenie
- 51326
- Producent
- NTE

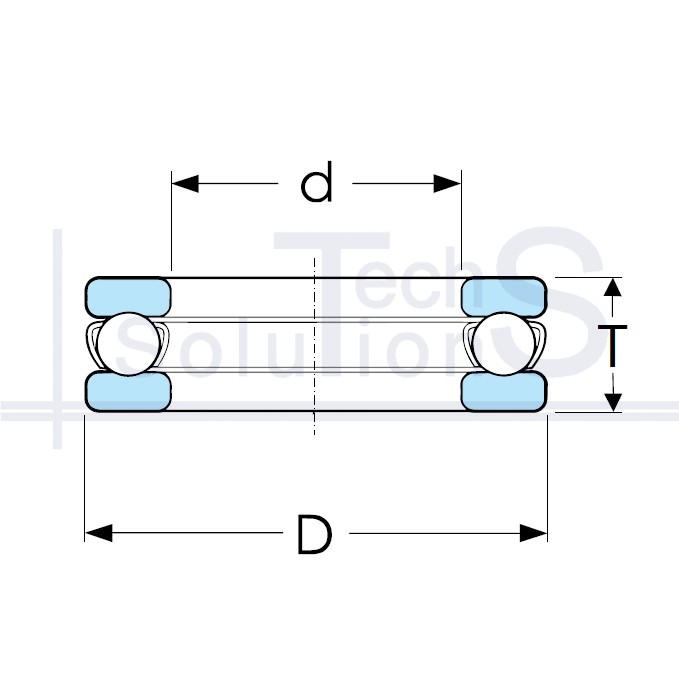

- Średnica wewnętrzna d
- 130 mm
- Średnica zewnętrzna D
- 225 mm
- Wysokość T
- 75 mm
- Nośność dynamiczna C
- 358 kN
- Nośność statyczna C0
- 1 140 kN
- Prędkość graniczna
- 2 400 obr/min
- Prędkość nominalna
- 1 000 obr/min
- Waga
- 13 kg
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Osiowe
Krótko o produkcie
51326: łożysko kulkowe wzdłużne marki NTE. Średnica wewnętrzna d 130 mm, średnica zewnętrzna D 225 mm, wysokość montażowa T 75 mm. Nośność dynamiczna C 358 kN, nośność statyczna C0 1140 kN, prędkość graniczna 2400 obr/min, masa 13 kg.
Przenosi tylko obciążenie osiowe: jednokierunkowe w jednym kierunku, dwukierunkowe w obu. Nie przenosi obciążenia promieniowego, wał musi ustalać inna podpora.
Gdzie się stosuje
Pionowe wały mieszadeł i wirówek, stoły i wieńce obrotowe, podnośniki śrubowe, kły i koniki obrabiarek, przekładnie ślimakowe jako podpora siły osiowej. Zawsze pracuje w parze z łożyskiem poprzecznym, które centruje wał.
Kiedy nie stosować
Nie stosować zamiast łożyska skośnego ani stożkowego: ten typ w ogóle nie przenosi składowej promieniowej. Pierścienie się przekoszą, kulki naprą na koszyk i go zniszczą, a węzeł się zablokuje. Nie może też być jedyną podporą wału, bo nie ma czym go centrować. Trzeba pamiętać o dolnej granicy: przy zbyt małym obciążeniu kulki ślizgają się zamiast toczyć, dlatego minimalne obciążenie osiowe musi zapewnić sprężyna lub ciężar węzła.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
