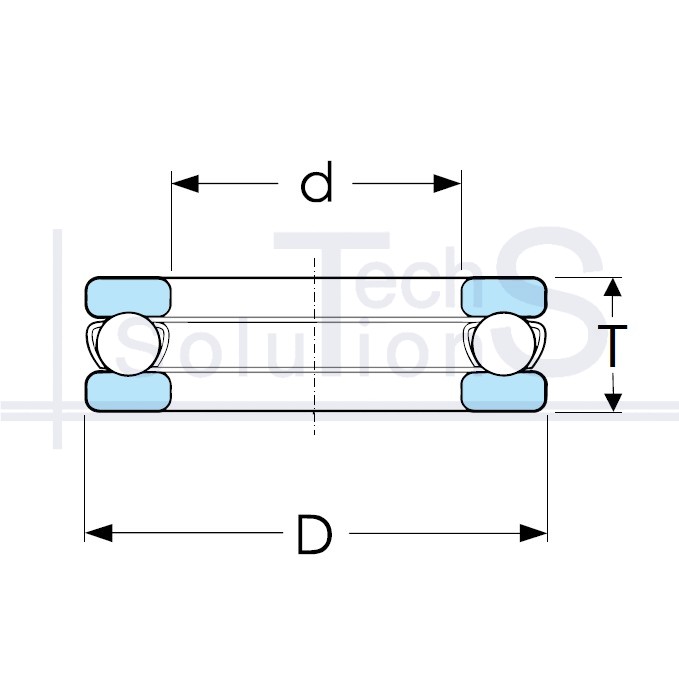

Łożysko kulkowe wzdłużne 51316 NTE 80 × 140 × 44 mm
Charakterystyka
51316 NTE
- Oznaczenie
- 51316
- Producent
- NTE
- Średnica wewnętrzna d
- 80 mm
- Średnica zewnętrzna D
- 140 mm
- Wysokość T
- 44 mm
- Nośność dynamiczna C
- 159 kN
- Nośność statyczna C0
- 390 kN
- Prędkość graniczna
- 2 400 obr/min
- Prędkość nominalna
- 1 700 obr/min
- Waga
- 2,7 kg
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Osiowe
Krótko o produkcie
51316: łożysko kulkowe wzdłużne marki NTE. Średnica wewnętrzna d 80 mm, średnica zewnętrzna D 140 mm, wysokość montażowa T 44 mm. Nośność dynamiczna C 159 kN, nośność statyczna C0 390 kN, prędkość graniczna 2400 obr/min, masa 2,7 kg.
Przenosi tylko obciążenie osiowe: jednokierunkowe w jednym kierunku, dwukierunkowe w obu. Nie przenosi obciążenia promieniowego, wał musi ustalać inna podpora.
Gdzie się stosuje
Pionowe wały mieszadeł i wirówek, stoły i wieńce obrotowe, podnośniki śrubowe, kły i koniki obrabiarek, przekładnie ślimakowe jako podpora siły osiowej. Zawsze pracuje w parze z łożyskiem poprzecznym, które centruje wał.
Kiedy nie stosować
Nie stosować zamiast łożyska skośnego ani stożkowego: ten typ w ogóle nie przenosi składowej promieniowej. Pierścienie się przekoszą, kulki naprą na koszyk i go zniszczą, a węzeł się zablokuje. Nie może też być jedyną podporą wału, bo nie ma czym go centrować. Trzeba pamiętać o dolnej granicy: przy zbyt małym obciążeniu kulki ślizgają się zamiast toczyć, dlatego minimalne obciążenie osiowe musi zapewnić sprężyna lub ciężar węzła.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
