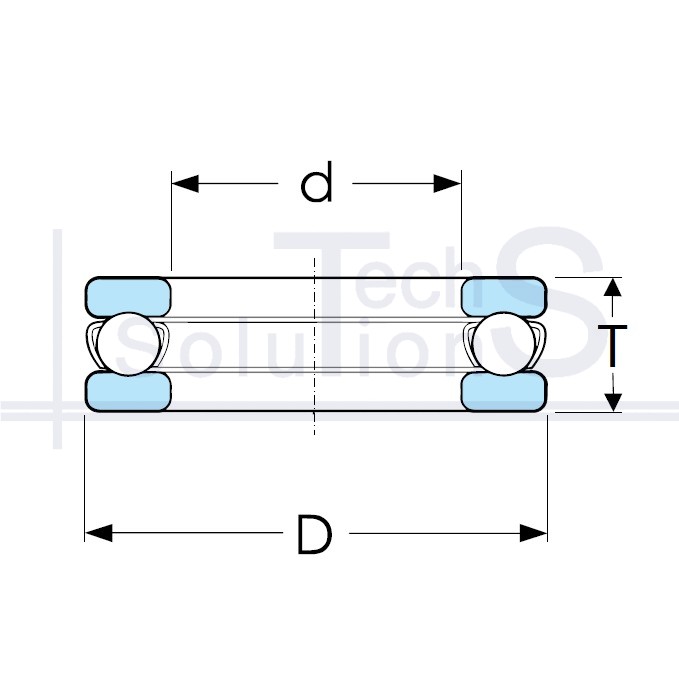

Łożysko kulkowe wzdłużne 51313 NTE 65 × 115 × 36 mm
Charakterystyka
51313 NTE
- Oznaczenie
- 51313
- Producent
- NTE
- Średnica wewnętrzna d
- 65 mm
- Średnica zewnętrzna D
- 115 mm
- Wysokość T
- 36 mm
- Nośność dynamiczna C
- 106 kN
- Nośność statyczna C0
- 240 kN
- Prędkość graniczna
- 3 000 obr/min
- Prędkość nominalna
- 2 000 obr/min
- Waga
- 1,5 kg
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Osiowe
Krótko o produkcie
51313: łożysko kulkowe wzdłużne marki NTE. Średnica wewnętrzna d 65 mm, średnica zewnętrzna D 115 mm, wysokość montażowa T 36 mm. Nośność dynamiczna C 106 kN, nośność statyczna C0 240 kN, prędkość graniczna 3000 obr/min, masa 1,5 kg.
Przenosi tylko obciążenie osiowe: jednokierunkowe w jednym kierunku, dwukierunkowe w obu. Nie przenosi obciążenia promieniowego, wał musi ustalać inna podpora.
Gdzie się stosuje
Pionowe wały mieszadeł i wirówek, stoły i wieńce obrotowe, podnośniki śrubowe, kły i koniki obrabiarek, przekładnie ślimakowe jako podpora siły osiowej. Zawsze pracuje w parze z łożyskiem poprzecznym, które centruje wał.
Kiedy nie stosować
Nie stosować zamiast łożyska skośnego ani stożkowego: ten typ w ogóle nie przenosi składowej promieniowej. Pierścienie się przekoszą, kulki naprą na koszyk i go zniszczą, a węzeł się zablokuje. Nie może też być jedyną podporą wału, bo nie ma czym go centrować. Trzeba pamiętać o dolnej granicy: przy zbyt małym obciążeniu kulki ślizgają się zamiast toczyć, dlatego minimalne obciążenie osiowe musi zapewnić sprężyna lub ciężar węzła.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
