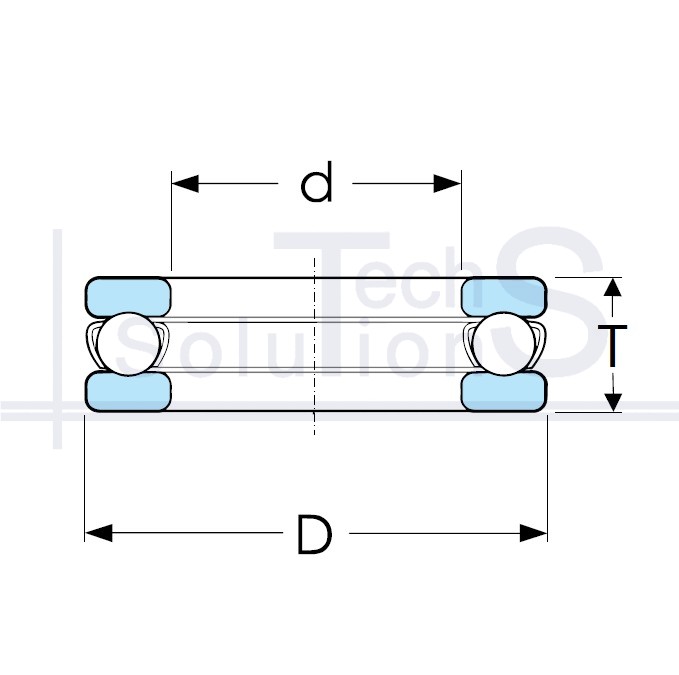

Łożysko kulkowe wzdłużne 51306 NTE 30 × 60 × 21 mm
Charakterystyka
51306 NTE
- Oznaczenie
- 51306
- Producent
- NTE
- Średnica wewnętrzna d
- 30 mm
- Średnica zewnętrzna D
- 60 mm
- Wysokość T
- 21 mm
- Nośność dynamiczna C
- 37,7 kN
- Nośność statyczna C0
- 71 kN
- Prędkość graniczna
- 5 300 obr/min
- Prędkość nominalna
- 3 800 obr/min
- Waga
- 0,26 kg
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Osiowe
Krótko o produkcie
51306: łożysko kulkowe wzdłużne marki NTE. Średnica wewnętrzna d 30 mm, średnica zewnętrzna D 60 mm, wysokość montażowa T 21 mm. Nośność dynamiczna C 37,7 kN, nośność statyczna C0 71 kN, prędkość graniczna 5300 obr/min, masa 0,26 kg.
Przenosi tylko obciążenie osiowe: jednokierunkowe w jednym kierunku, dwukierunkowe w obu. Nie przenosi obciążenia promieniowego, wał musi ustalać inna podpora.
Gdzie się stosuje
Pionowe wały mieszadeł i wirówek, stoły i wieńce obrotowe, podnośniki śrubowe, kły i koniki obrabiarek, przekładnie ślimakowe jako podpora siły osiowej. Zawsze pracuje w parze z łożyskiem poprzecznym, które centruje wał.
Kiedy nie stosować
Nie stosować zamiast łożyska skośnego ani stożkowego: ten typ w ogóle nie przenosi składowej promieniowej. Pierścienie się przekoszą, kulki naprą na koszyk i go zniszczą, a węzeł się zablokuje. Nie może też być jedyną podporą wału, bo nie ma czym go centrować. Trzeba pamiętać o dolnej granicy: przy zbyt małym obciążeniu kulki ślizgają się zamiast toczyć, dlatego minimalne obciążenie osiowe musi zapewnić sprężyna lub ciężar węzła.
