Łożysko kulkowe wzdłużne 51244 M NTE 220 × 300 × 63 mm
Charakterystyka
51244 M NTE
- Oznaczenie
- 51244 M
- Producent
- NTE

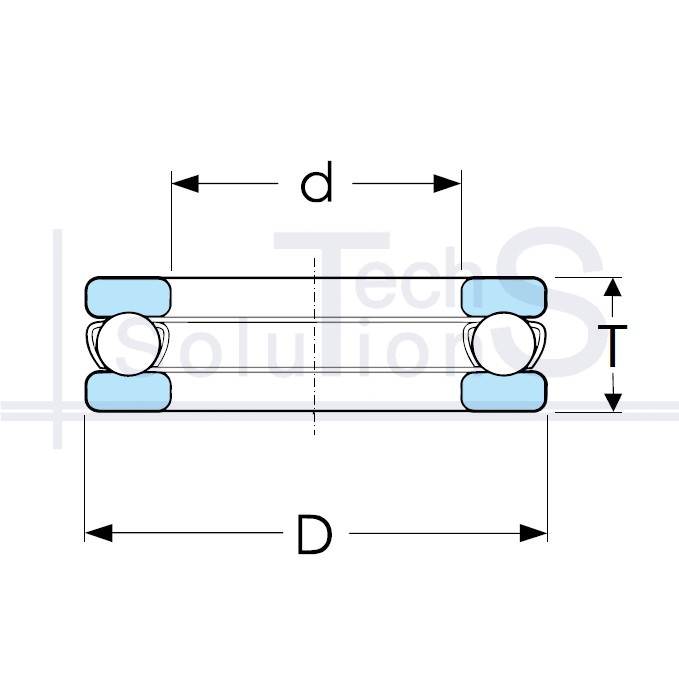

- Średnica wewnętrzna d
- 220 mm
- Średnica zewnętrzna D
- 300 mm
- Wysokość T
- 63 mm
- Nośność dynamiczna C
- 351 kN
- Nośność statyczna C0
- 1 460 kN
- Prędkość graniczna
- 1 300 obr/min
- Prędkość nominalna
- 950 obr/min
- Waga
- 13 kg
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Osiowe
Krótko o produkcie
51244 M: łożysko kulkowe wzdłużne marki NTE. Średnica wewnętrzna d 220 mm, średnica zewnętrzna D 300 mm, wysokość montażowa T 63 mm. Nośność dynamiczna C 351 kN, nośność statyczna C0 1460 kN, prędkość graniczna 1300 obr/min, masa 13 kg.
Przenosi tylko obciążenie osiowe: jednokierunkowe w jednym kierunku, dwukierunkowe w obu. Nie przenosi obciążenia promieniowego, wał musi ustalać inna podpora.
Gdzie się stosuje
Pionowe wały mieszadeł i wirówek, stoły i wieńce obrotowe, podnośniki śrubowe, kły i koniki obrabiarek, przekładnie ślimakowe jako podpora siły osiowej. Zawsze pracuje w parze z łożyskiem poprzecznym, które centruje wał.
Kiedy nie stosować
Nie stosować zamiast łożyska skośnego ani stożkowego: ten typ w ogóle nie przenosi składowej promieniowej. Pierścienie się przekoszą, kulki naprą na koszyk i go zniszczą, a węzeł się zablokuje. Nie może też być jedyną podporą wału, bo nie ma czym go centrować. Trzeba pamiętać o dolnej granicy: przy zbyt małym obciążeniu kulki ślizgają się zamiast toczyć, dlatego minimalne obciążenie osiowe musi zapewnić sprężyna lub ciężar węzła.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
