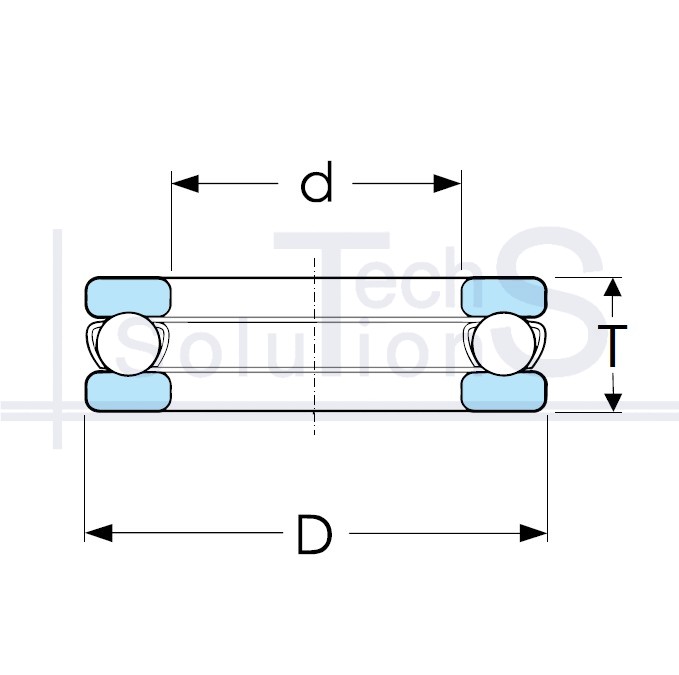

Łożysko kulkowe wzdłużne 51228 NTE 140 × 200 × 46 mm
Charakterystyka
51228 NTE
- Oznaczenie
- 51228
- Producent
- NTE
- Średnica wewnętrzna d
- 140 mm
- Średnica zewnętrzna D
- 200 mm
- Wysokość T
- 46 mm
- Nośność dynamiczna C
- 190 kN
- Nośność statyczna C0
- 620 kN
- Prędkość graniczna
- 1 900 obr/min
- Prędkość nominalna
- 1 400 obr/min
- Waga
- 4,35 kg
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Osiowe
Krótko o produkcie
51228: łożysko kulkowe wzdłużne marki NTE. Średnica wewnętrzna d 140 mm, średnica zewnętrzna D 200 mm, wysokość montażowa T 46 mm. Nośność dynamiczna C 190 kN, nośność statyczna C0 620 kN, prędkość graniczna 1900 obr/min, masa 4,35 kg.
Przenosi tylko obciążenie osiowe: jednokierunkowe w jednym kierunku, dwukierunkowe w obu. Nie przenosi obciążenia promieniowego, wał musi ustalać inna podpora.
Gdzie się stosuje
Pionowe wały mieszadeł i wirówek, stoły i wieńce obrotowe, podnośniki śrubowe, kły i koniki obrabiarek, przekładnie ślimakowe jako podpora siły osiowej. Zawsze pracuje w parze z łożyskiem poprzecznym, które centruje wał.
Kiedy nie stosować
Nie stosować zamiast łożyska skośnego ani stożkowego: ten typ w ogóle nie przenosi składowej promieniowej. Pierścienie się przekoszą, kulki naprą na koszyk i go zniszczą, a węzeł się zablokuje. Nie może też być jedyną podporą wału, bo nie ma czym go centrować. Trzeba pamiętać o dolnej granicy: przy zbyt małym obciążeniu kulki ślizgają się zamiast toczyć, dlatego minimalne obciążenie osiowe musi zapewnić sprężyna lub ciężar węzła.
