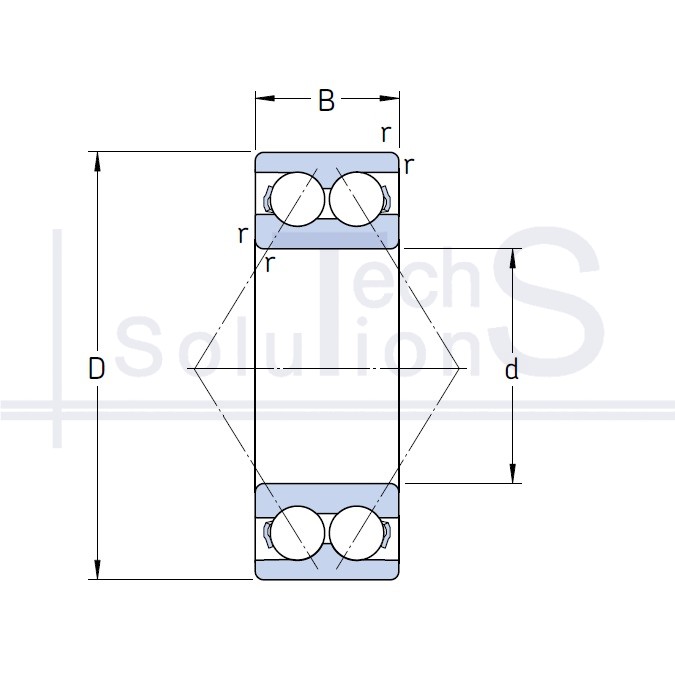

Łożysko kulkowe skośne 3307 ATN9 SKF 35 × 80 × 34,9 mm
Charakterystyka
3307 ATN9 SKF
- Oznaczenie
- 3307 ATN9
- Producent
- SKF
- Średnica wewnętrzna d
- 35 mm
- Średnica zewnętrzna D
- 80 mm
- Szerokość B
- 34,9 mm
- Nośność dynamiczna C
- 52 kN
- Nośność statyczna C0
- 35,5 kN
- Prędkość graniczna
- 8 500 obr/min
- Prędkość nominalna
- 8 500 obr/min
- Waga
- 0,74 kg
- Promień fazy r
- 1,5 mm
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowe i osiowe
- Liczba rzędów
- Dwurzędowe
Krótko o produkcie
3307 ATN9: łożysko kulkowe skośne marki SKF. Średnica wewnętrzna d 35 mm, średnica zewnętrzna D 80 mm, szerokość B 34,9 mm. Nośność dynamiczna C 52 kN, nośność statyczna C0 35,5 kN, prędkość graniczna 8500 obr/min, masa 0,74 kg.
Kąt działania pozwala przenosić obciążenie złożone: promieniowe razem z osiowym. Łożysko jednorzędowe przenosi obciążenie osiowe tylko w jednym kierunku, dlatego montuje się je parami lub w zestawach.
Gdzie się stosuje
Wrzeciona obrabiarek w zestawach DB, DF i DT, wały pomp odśrodkowych i sprężarek, przekładnie ślimakowe, elektrowrzeciona. Kąt 15° wybiera się pod wysokie obroty, a 40° pod obciążenie osiowe.
Kiedy nie stosować
Nie stosować pojedynczo zamiast łożyska kulkowego poprzecznego: obciążenie osiowe przenosi tylko w jednym kierunku, a siła przeciwna rozsuwa pierścienie, elementy toczne wychodzą z bieżni i węzeł rozpada się w trakcie pracy. Nie stosować zamiast łożyska stożkowego przy udarowym obciążeniu osiowym: punktowy styk kulki daje niższą nośność statyczną C0, na bieżniach zostają wgniecenia, po czym węzeł hałasuje i bije niezależnie od jakości smaru.
