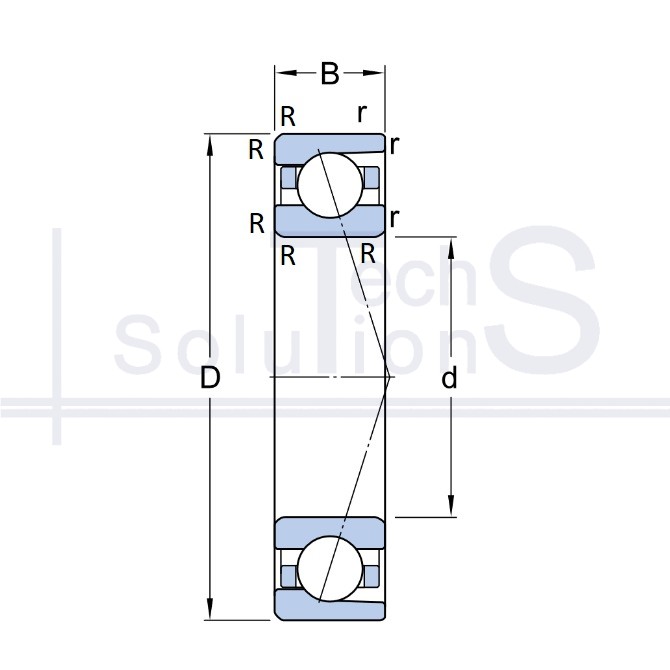

Łożysko kulkowe skośne 7020 ACDGA/P4A SKF 100 × 150 × 24 mm
Charakterystyka
7020 ACDGA/P4A SKF
- Oznaczenie
- 7020 ACDGA/P4A
- Producent
- SKF
- Średnica wewnętrzna d
- 100 mm
- Średnica zewnętrzna D
- 150 mm
- Szerokość B
- 24 mm
- Nośność dynamiczna C
- 83,2 kN
- Nośność statyczna C0
- 85 kN
- Prędkość graniczna
- 14 000 obr/min
- Prędkość nominalna
- 8 500 obr/min
- Waga
- 1,26 kg
- Promień fazy r
- 1,5 mm
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowe i osiowe
- Dokładność wykonania
- Precyzyjna
Krótko o produkcie
7020 ACDGA/P4A: łożysko kulkowe skośne marki SKF. Średnica wewnętrzna d 100 mm, średnica zewnętrzna D 150 mm, szerokość B 24 mm. Nośność dynamiczna C 83,2 kN, nośność statyczna C0 85 kN, prędkość graniczna 14 000 obr/min, masa 1,26 kg.
Kąt działania pozwala przenosić obciążenie złożone: promieniowe razem z osiowym. Łożysko jednorzędowe przenosi obciążenie osiowe tylko w jednym kierunku, dlatego montuje się je parami lub w zestawach.
Gdzie się stosuje
Wrzeciona obrabiarek w zestawach DB, DF i DT, wały pomp odśrodkowych i sprężarek, przekładnie ślimakowe, elektrowrzeciona. Kąt 15° wybiera się pod wysokie obroty, a 40° pod obciążenie osiowe.
Kiedy nie stosować
Nie stosować pojedynczo zamiast łożyska kulkowego poprzecznego: obciążenie osiowe przenosi tylko w jednym kierunku, a siła przeciwna rozsuwa pierścienie, elementy toczne wychodzą z bieżni i węzeł rozpada się w trakcie pracy. Nie stosować zamiast łożyska stożkowego przy udarowym obciążeniu osiowym: punktowy styk kulki daje niższą nośność statyczną C0, na bieżniach zostają wgniecenia, po czym węzeł hałasuje i bije niezależnie od jakości smaru.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
