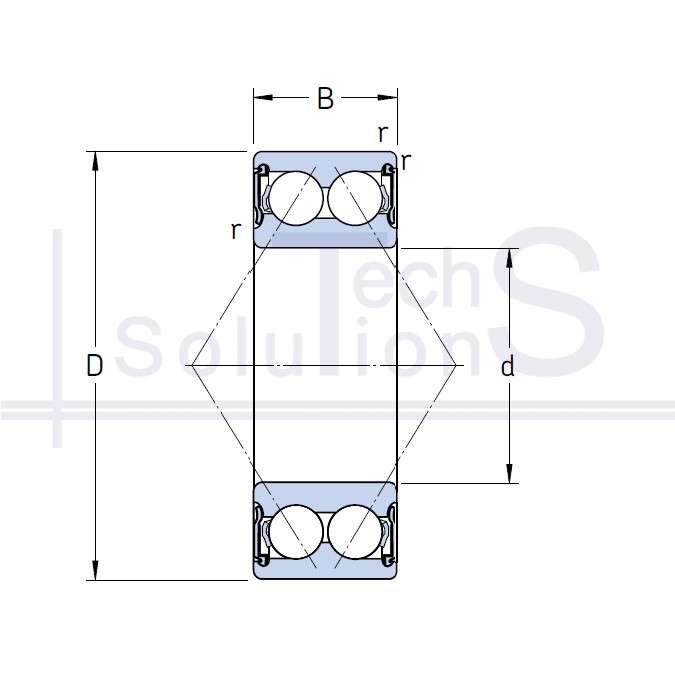

Łożysko kulkowe skośne 3203 A-2RS1TN9/MT33 SKF 17 × 40 × 17,5 mm
Charakterystyka
3203 A-2RS1TN9/MT33 SKF
- Oznaczenie
- 3203 A-2RS1TN9/MT33
- Producent
- SKF
- Średnica wewnętrzna d
- 17 mm
- Średnica zewnętrzna D
- 40 mm
- Szerokość B
- 17,5 mm
- Nośność dynamiczna C
- 14,3 kN
- Nośność statyczna C0
- 8,8 kN
- Prędkość graniczna
- 12 000 obr/min
- Uszczelnienie
- Stykowe uszczelnienie z obu stron
- Waga
- 0,1 kg
- Promień fazy r
- 0,6 mm
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowe i osiowe
- Liczba rzędów
- Dwurzędowe
Krótko o produkcie
3203 A-2RS1TN9/MT33: łożysko kulkowe skośne marki SKF. Średnica wewnętrzna d 17 mm, średnica zewnętrzna D 40 mm, szerokość B 17,5 mm. Uszczelnienie: stykowe z obu stron. Nośność dynamiczna C 14,3 kN, nośność statyczna C0 8,8 kN, prędkość graniczna 12 000 obr/min, masa 0,1 kg.
Kąt działania pozwala przenosić obciążenie złożone: promieniowe razem z osiowym. Łożysko jednorzędowe przenosi obciążenie osiowe tylko w jednym kierunku, dlatego montuje się je parami lub w zestawach.
Gdzie się stosuje
Wrzeciona obrabiarek w zestawach DB, DF i DT, wały pomp odśrodkowych i sprężarek, przekładnie ślimakowe, elektrowrzeciona. Kąt 15° wybiera się pod wysokie obroty, a 40° pod obciążenie osiowe.
Kiedy nie stosować
Nie stosować pojedynczo zamiast łożyska kulkowego poprzecznego: obciążenie osiowe przenosi tylko w jednym kierunku, a siła przeciwna rozsuwa pierścienie, elementy toczne wychodzą z bieżni i węzeł rozpada się w trakcie pracy. Nie stosować zamiast łożyska stożkowego przy udarowym obciążeniu osiowym: punktowy styk kulki daje niższą nośność statyczną C0, na bieżniach zostają wgniecenia, po czym węzeł hałasuje i bije niezależnie od jakości smaru.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
