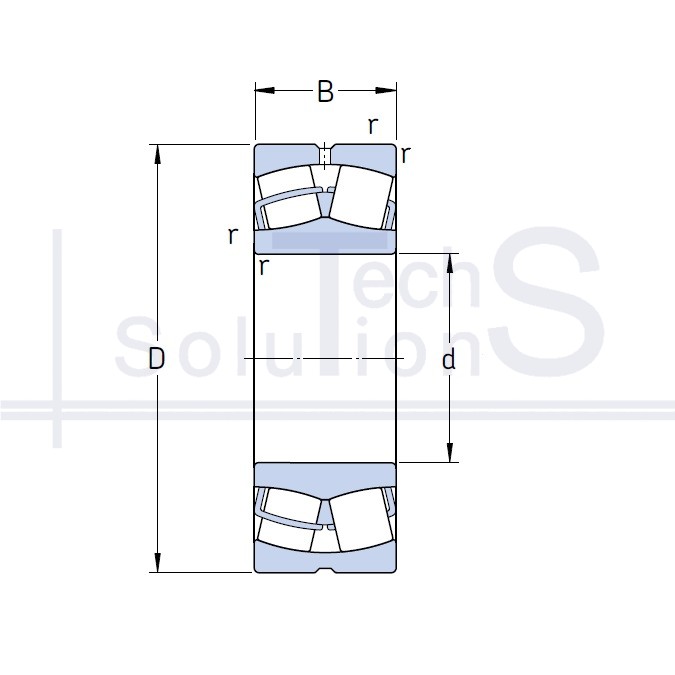

Łożysko baryłkowe poprzeczne 22232 CC/C3W33 SKF 160 × 290 × 80 mm
Charakterystyka
22232 CC/C3W33 SKF
- Oznaczenie
- 22232 CC/C3W33
- Producent
- SKF
- Średnica wewnętrzna d
- 160 mm
- Średnica zewnętrzna D
- 290 mm
- Szerokość B
- 80 mm
- Nośność dynamiczna C
- 1000 kN
- Nośność statyczna C0
- 1 290 kN
- Prędkość graniczna
- 2 800 obr/min
- Prędkość nominalna
- 2 000 obr/min
- Waga
- 22,75 kg
- Promień fazy r
- 3 mm
- Luz promieniowy
- C3
- Elementy toczne
- Baryłkowe wałeczkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Otwór montażowy
- Wałeczkowe
Krótko o produkcie
22232 CC/C3W33: łożysko baryłkowe marki SKF. Średnica wewnętrzna d 160 mm, średnica zewnętrzna D 290 mm, szerokość B 80 mm. Nośność dynamiczna C 1000 kN, nośność statyczna C0 1290 kN, prędkość graniczna 2800 obr/min, masa 22,75 kg.
Dwa rzędy wałeczków baryłkowych na kulistej bieżni pierścienia zewnętrznego: wysoka nośność połączona z kompensacją niewspółosiowości. Do dużych i udarowych obciążeń przy niskich i średnich prędkościach obrotowych.
Gdzie się stosuje
Przesiewacze wibracyjne i sita, bębny przenośników taśmowych, kruszarki, młyny, wentylatory dużej mocy, długie wały transmisyjne, które się uginają. Kulista bieżnia zewnętrzna kompensuje niewspółosiowość podpór w spawanej ramie, której nie da się usunąć obróbką.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego poprzecznego w węźle szybkoobrotowym: w tym samym rozmiarze prędkość graniczna łożyska baryłkowego bywa kilka razy niższa, więc węzeł się przegrzeje i wypchnie smar przez uszczelnienia. Odwrotna zamiana kosztuje jeszcze więcej: jeśli podpory są niewspółosiowe, każde sztywne łożysko będzie pracować na krawędzi bieżni i zacznie się łuszczyć po kilkuset godzinach.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
